USBasp - Windows 10 ovladač

Zápisník experimentátora

Programátor USBasp slouží k pohodlné programování mikrokontrolérů. Pokud používáte Windows 10, budete muset použít podepsané ovladače, aby programátor fungoval. Připravil jsem pro vás video, kde je celý postup instalace podepsaných ovladačů vysvětlen.

USBasp na Internetu

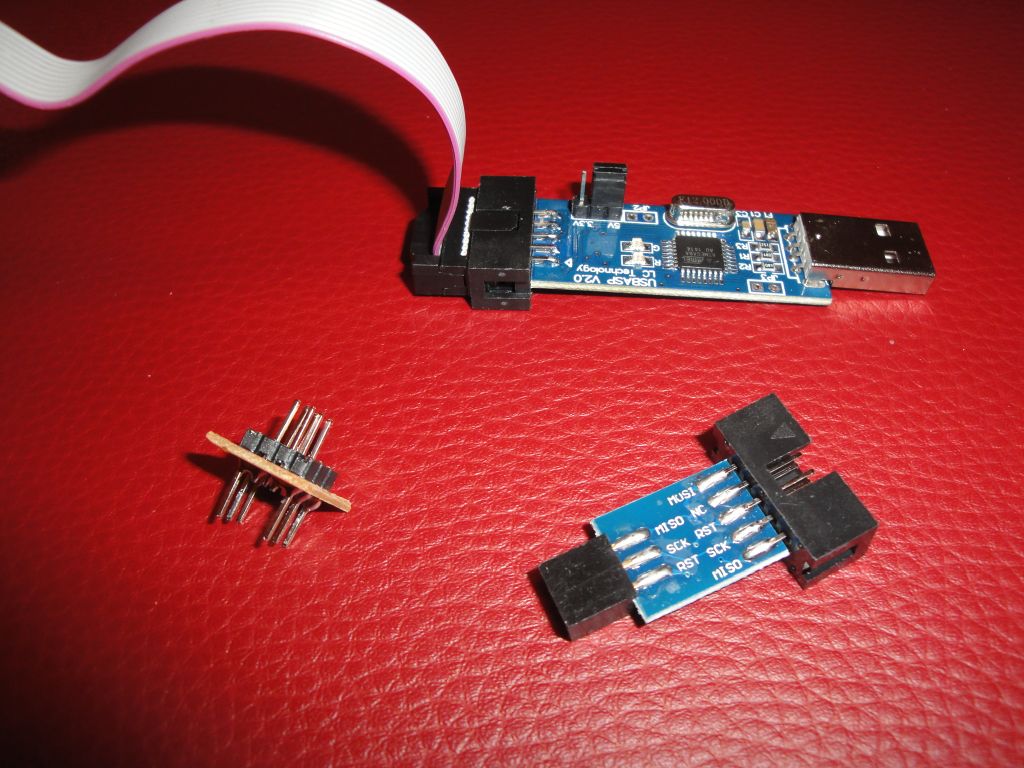

  • USBasp (USBasp USBISP 3.3V / 5V AVR Programmer USB ATMEGA8) - Programátor se připojí na jedné straně do USB a na druhé straně do následujícího adaptéru. Stojí přibližně 2,5 USD na Ebay. Na Banggood stojí přibližně 3 USD.

  • Adaptér z 10 na 6 pinů (10Pin Convert To Standard 6 Pin Adapter Board For ATMEL STK500 AVRISP USBASP) - Ve všech schématech, které připojují Arduino-like mikrokontroléry se používá 6 pinový konektor. Šetříte tak místem. Stojí přibližně 1 USD na Ebay.

K těmto koupeným součástkám je dobré si vyrobit ještě jeden adaptér, který se využije při programování na zkušebním poli. Ten zajistí, že na jedné straně je klasický 6 pinový konektor, který najdete i na svém Arduinu (označený jako ICSP), který se pomocí kousku plošného spoje roztáhne na šířku středního pole na zkušebním poli. Dosáhnete tak šířku z 2x2,51 mm na 4x2,51 mm. Pak už pohodlně propojíte jednotlivé piny mezi USBasp a mikrokontrolérem.

Ovladač

Ze stránky https://zadig.akeo.ie/ si stáhněte program Zadig. Ten v sobě má vše potřebné. Nejprve zastrčte USBasp do USB a spusťte program. V rozbalovací nabídce najděte USBasp. Pokud tam není, v menu zapněte Options / List All Devices. Dejte si pozor na to, abyste vybrali pouze USBasp. Program nijak nekontroluje, k jakému hardwaru nainstaluje ovladače a mohli byste si nedopatřením nějaký hardware odstavit.

V řádku Driver vidíte, jaký konkrétní ovladač je nainstalován a na jaký ovladač jej můžete změnit. Pro vaše potřeby jsou použitelné tyto:

  • libusbK - Na čínské klony bude pravděpodobně fungovat tento.
  • libusb-win32 - Toto by mělo fungovat na originální firmware v USBasp.

Mně ve Windows fungují oba tyto ovladače.


Video



03.03.2021
