B3603 - Laboratórny zdroj chudobného muža

Zápisník experimentátora

Každý fanúšik elektroniky skôr alebo neskôr zatúži po laboratórnom zdroji. A pretože laboratórne zdroje pre profesionálov stoja dosť veľa, vždy ho napadne myšlienka, či by si miesto toho nemal postaviť sám niečo lacné. Dá sa aj tak, ale pre hobby použitie sa dá použiť aj hotový výrobok za 12 dolárov.

Čo je to

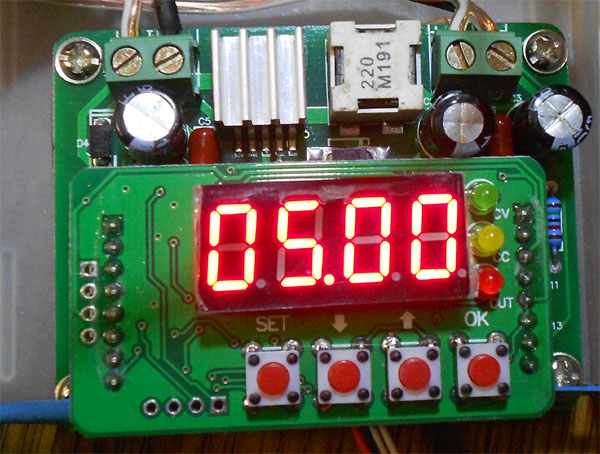

B3603 je predávaný pod názvom DC-DC Constant Voltage/Current Step-Down Module. Napätie na ňom sa dá nastaviť od 0V do 36V. Prúd sa dá nastaviť od 0A do 3A. Na vstupe potrebuje mať od 6V do 40V. Skladá sa z dvoch častí:

  • Väčšia doska je DC-DC spínaný zdroj.
  • Menšia doska so štvormiestnym displejom je ovládač. Nachádzajú sa na nej štyri tlačidlá, pomocou ktorých sa nastavuje výstupné napätie a prúd.

Obe dosky sú zastrčené do seba a dajú sa v prípade potreby rozobrať. To ale nepotrebujete robiť. Jedine ak by ste chceli skontrolovať, či je tam naozaj mikrokontrolér STM8S003F3. Je tam a vďaka tomu sa našli aj ľudia, ktorí celé zapojenie do podrobností skúmajú a špekulujú aj nad alternatívnym obsahom. Pokiaľ by vás to zaujímalo viac, na nasledovných stránkach nájdete dostatok podrobností.

Ako ho nastavovať

Vedľa displeja sa nachádzajú tri LED diódy:

  • CV - Keď svieti, zdroj je v režime konštantného napätia. To znamená, že napätie je na nastavenej úrovni a prúd sa mení.
  • CC - Keď svieti, zdroj je v režime konštantného prúdu. To znamená, že prúd je na nastavenej úrovni a napätie sa meni.
  • OUT - Keď svieti, zdroj dodáva napätie a prúd na výstupe.

Pod displejom sa nachádzajú štyri tlačidlá:

  • SET - Výber funkcie. Má niekoľko významov.
    • Ak je zdroj zapnutý a svieti dióda OUT, stlačenie tlačidla vypne zdroj.
    • Ak je zdroj vypnutý, krátke stlačenie tlačidla prepína medzi funkciami.
      • Nastavenie hodnoty napätia.
      • Nastavenie hodnoty prúdu.
      • Načítanie prednastavených hodnôt. Iba v rozšírenom režime 1.
      • Uloženie prednastavených hodnôt. Iba v rozšírenom režime 1.
    • Ak je zdroj vypnutý, dlhé stlačenie tlačidla prepne zdroj do nastavovania. Toto nastavovanie ale na bežné účely nepotrebujete a radšej sa mu vyhnite.
  • DOWN - Uberanie hodnoty. Ak si to chcete uložiť, stlačte SET.
  • UP - Pridávanie hodnoty. Ak si to chcete uložiť, stlačte SET.
  • OK - Potvrdzovanie alebo prepínanie.
    • Ak je zdroj vypnutý, krátke stlačenie tlačidla ho zapne.
    • Ak je zdroj zapnutý, krátke stlačenie tlačidla prepne zobrazenie napätia, prúdu, výkonu a spotrebovaných ampérhodín. Posledná dva iba v rozšírenom režime 1.
    • Ak je zdroj zapnutý, dlhé stlačenie tlačidla spustí automatické zobrazovanie predchádzajúcich hodnôt.

Rozšírený režim

Zapnutie rozšíreného režimu je trochu rébus, ale iní experimentátori ho našťastie objavili v komplikovanom čínskom datasheete. Aby ste ho dosiahli, musíte zdroj odpojiť od elektrického zdroja, podržať tlačidlo OK a pripojiť elektrický zdroj. Vtedy sa začnú na displeji postupne objavovať tri možnosti. V okamihu, keď tlačidlo pustíte sa daná funkcia zapne alebo vypne.

  • -0- Rozšírený režim 0 zapína alebo vypína automatické zapnutie výstupu hneď po pripojení elektrickej energie.
  • -1- Rozšírený režim 1 zapína alebo vypína zobrazenie výkonu a spotrebovaných ampérhodín.
  • -2- Rozšírený režim 2 zapína alebo vypína funkciu automatického prepínania zobrazených hodnôt.

Možnosti zdroja

Podľa reakci testerov, ktorí zdroj skúšali na jeho hraniciach je bez dodatočného chladenia schopný pracovať do prúdu 2 A. Ak by ste potrebovali viac, existuje jeho silnejšia verzia B3606, ktorá sa líši iba mierne väčšou spodnou doskou a masívnejším chladičom.

Z vlastnej skúsenosti môžem potvrdiť, že ovládanie štyrmi tlačidlami je dosť pohodlné a ľahko ho použijete na činnosti ako sú:

  • Zdroj pre Arduino, kde si môžete nastaviť predvolené hodnoty pre 5 V alebo 3,3 V. Verili by ste tomu, že napriek zobrazenému grafu v datasheete dokáže také Arduino Pro Mini fungovať na 16 MHz ešte pri 2,8 V?
  • Zobrazovanie aktuálneho prúdu je milá vlastnosť, ktorá vám ušetrí kopec nervov pri prehadzovaní káblov na multimetri. Môžete takto pohodlne sledovať, koľko váš elektronický miláčil žerie aj keď nič nerobí.
  • So zdrojom konštantného prúdu sa môžete baviť s diódami. Či už s malými do 20 mA alebo veľkými 1 W do 330 mA. Môžete do nich pumpovať čoraz silnejší prúd a sledovať, kedy zabliknú naposledy.
  • Zobrazovanie ampérhodín využijete pri nabíjaní MIMH batérií, kde rovno vidíte, akú energiu ste do batérie dodali. Nastavením prúdu môžete omnoho presnejšie dávkovať dobíjanie batérií s rôznou kapacitou.
  • Presnosť je dostatočna. Vidíte prakticky to isté čo na lacnom multimetri.

Video

Vo videu som sa snažil ukázať všetky možnosti tohoto šikovného zdroja.

https://www.youtube.com/watch?v=qHweJsbXfGU

Kde ho kúpiť

V čase, keď som ho ja hľadal, bola najvýhodnejšia cena u Banggood. Stálo to 12,10 (9,8) USD. Časom sa cena u rôznych predajcov môže meniť, určite to je aj na Ebay alebo Aliexpress.


08.09.2015
