Zdroj konštantného prúdu pre RC model lietadla
Zápisník experimentátora
Hierarchy: Osvetlenie RC modelu lietadla
Na osvetlenie RC modelu lietadla sa použili 3W LED diódy. Maximálny prúd pre ne je 700 mA. Približne takýto prúd do nich chceme aj dostať.

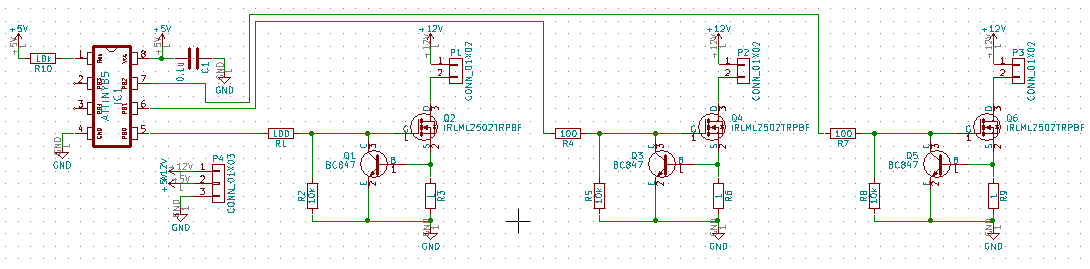

Celé osvetlenie je navrhnuté ako tri zdroje konštantného prúdu, ktoré sú riadené mikrokontrolérom ATtiny85. Schéma vyzerá takto. Výpočtom sa budeme venovať na detaile zo schémy.

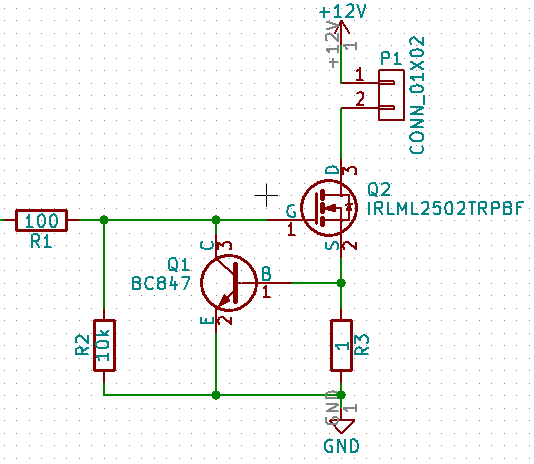

Na schéme je podstatný rezistor R3, ktorý nastavuje prúd. Pri takomto zapojení vieme, že na báze Q1 bude trvale napätie 0,65 V. Ak použijeme rezistor 1R, dostaneme sa vďaka Ohmovmu zákonu na prúd 650 mA, čo je približne tá hodnota, ktorú potrebujeme.
Všetky súčiastky sú SMD. Rezistory veľkosti 0805, iba rezistor R3 je 1206 0.25 W. Rezistor R2 je v prípade použitia mosfetu dôležitý, pretože bez neho by mohol spínať aj z náhodných fluktuácii elektrického náboja, ktorý by sa tam mohol vyskytnúť.
Mosfet IRLM2502TRPBF je schopný spínať 4,2 A, preto na našich 650 mA vyhovie dostatočne.
19.09.2016
