Arduino MKR1000

Page

Stránky / Arduino / Arduino - Zoznam základných dosiek /

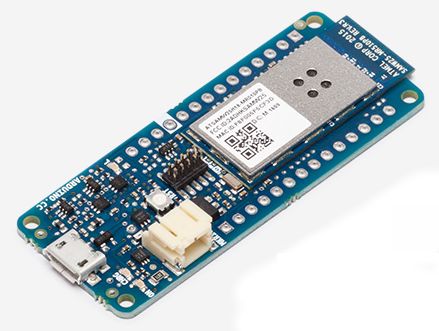

Arduino MKR1000 je výkonná 32bitová doska, ktorá kombinuje funkcionalitu Zera a Wi-Fi. Je dizajnovaná tak, aby pomocou nej mohli začať skúmať IoT aj ľudia, ktorí nemajú veľké skúsenosti s bezdrôtovými sieťami. Je postavená pomocou mikrokontroléra Atmel ATSAMW25 SoC. Ten sa skladá z troch častí:

  • SAMD21 Cortex M0+, čo je 32bitový mikrokontrolér. Nie je to síce upresnené, ale mal by byť pravdepodobne totožný s ATSAMD21G18.
  • WINC1500 Wi-Fi čip.
  • ECC508 autentifikačný čip.

Technické parametre

Mikrokontrolér SAMD21 Cortex-M0+ 32bit low power ARM MCU
Board Power Supply (USB/VIN) 5V
Supported Battery(*) Li-Po single cell, 3.7V, 700mAh minimum
Používané napätie 3.3V
Digitálne vstupy 8
PWM výstupy 12 (0, 1, 2, 3, 4, 5, 6, 7, 8, 10, A3 - or 18 -, A4 -or 19)
UART 1
SPI 1
I2C 1
Analógové vstupy 7 (ADC 8/10/12 bit)
Analógové výstupy 1 (DAC 10 bit)
Externé prerušenia 8 (0, 1, 4, 5, 6, 7, 8, A1 -or 16-, A2 - or 17)
Maximálny prúd cez jeden pin 7 mA
Flash pamäť 256 KB
SRAM 32 KB
EEPROM no
Frekvencia hodín 32.768 kHz (RTC), 48 MHz
Full-Speed USB Device and embedded Host

Odlišnosti

Na rozdiel od iných Arduin, má toto LED diódu na pine 6. Preto je vhodné v kóde, ktorý má byť univerzálny, používať namiesto konkrétneho čísla digitálneho pinu makro LED_BUILTIN.

Využiteľnosť na skúšobnom poli

Táto doska je už lepšie prispôsobená na zastrčenie do skúšobného poľa. Zásielku vám dodajú s nenaletovanými pinmi a môžete si vybrať, či ich tam priletujete. Vzhľadom na to, že je táto doska dosť malá, neostal už priestor na popisky pinov na hornej strane. Namiesto toho sú na spodnej strane. Aj keď to láka, priletovať tam odlamovanie piny z opčnej strany, prekážkou je SWD konektor, ktorý prekáža. Čiže to aj tak musíte naletovať smerom dole a do zošita si poznačiť, ktorý pin je kde.

Tu sa mohli inšpirovať tým, ako to robí Teensy. Tam je súčasťou dodávky aj malá kartónová kartička s popisom pinov.

Články v blogu

Zoznam článkov, v ktorých sa píše o MKR1000.

Toto zatiaľ považujme za predbežné údaje na tejto stránke. Čakám na dodanie jedného kusa a po jeho preskúmaní sem uvediem ďalšie podrobnosti (už ho mám doma, takže postupne upravujem veci, na ktoré som natrafil).

08.08.2016
