Pitva MP3 prehrávača

Zápisník experimentátora

Zariadenie to už má za sebou, tak som z neho urobil aspoň niekoľko posmrtných fotiek.

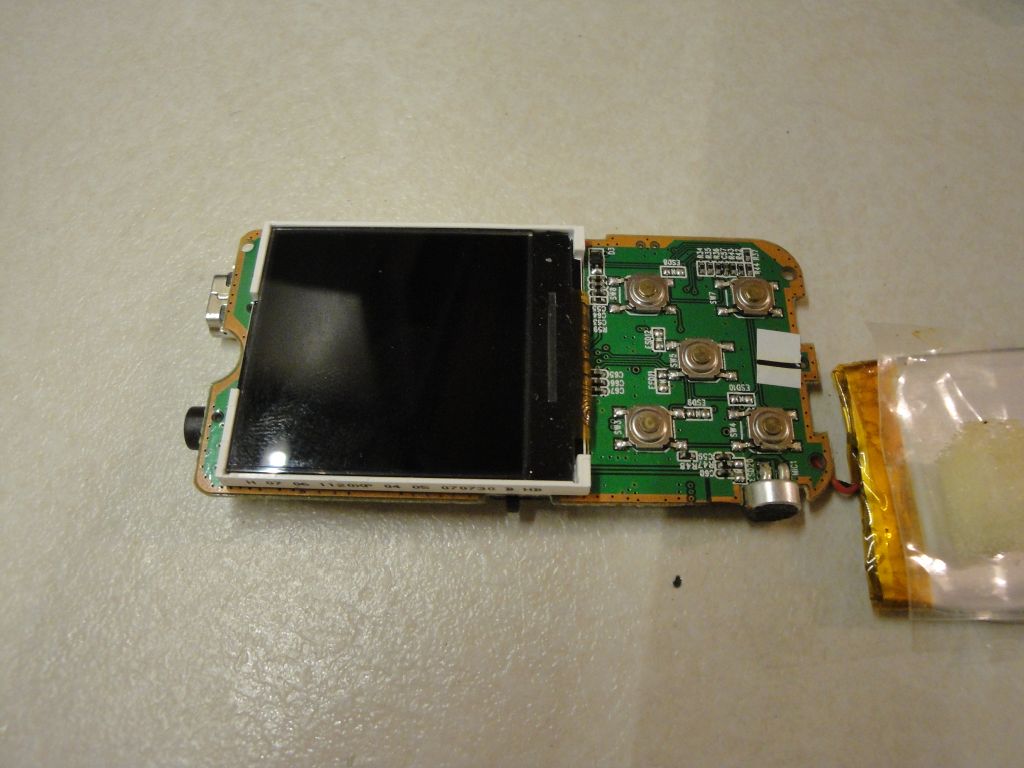

Na prvom obrázku je predná strana. Ten LCD displej sa nápadne ponáša na tie isté desaťdolárove displeje, ktoré sa dajú kúpiť na Ebayi. Zvyšok sú mikrospínače, ktoré boli pod plastovou klávesnicou.

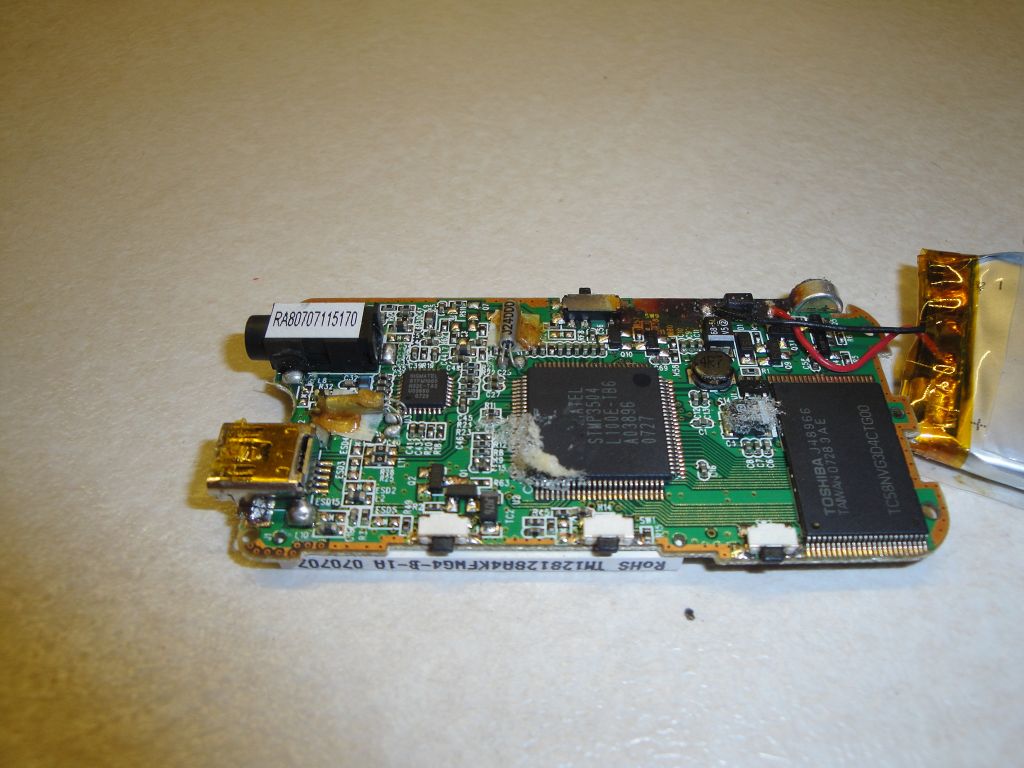

Na druhom obrázku smerom zľava sa nachádzajú tieto integrované obvody:
  • Rádio.
  • Nejaký mikrokontrolér, ktorý sa dal dohľadať len hmlisto, ale drobné modifikácie toho istého sú vkladané do obrovského množstva prehrávačov, ktoré sa od seba líšia iba vonkajším plastom.
  • Flash.


Na druhom obrázku je vidno hore nad mikrokontrolérom miesto, kde sa čosi spálilo. Bolo to dosť zapečené, takže sa úplne nedalo uhádnuť, čo presne sa upieklo, ale ale nachádza sa na tom mieste aj pripojenie na líthiovú batériu, takže zlyhalo čosi, čo súviselo s napájaním.
