KiCad je free nástroj na kreslenie schém obvodov a plošných spojov. Musíte mu prísť na chuť, ale keď sa naučíte pár základných funkcií, kreslenie ide rýchlo. Občas ale potrebujete nakresliť novú schému. Je na to síce zabudovaný nástroj, ale je to trošku pracné. Ak budete kresliť schému integrovaného obvodu, môže sa vám hodiť nasledovný nástroj.

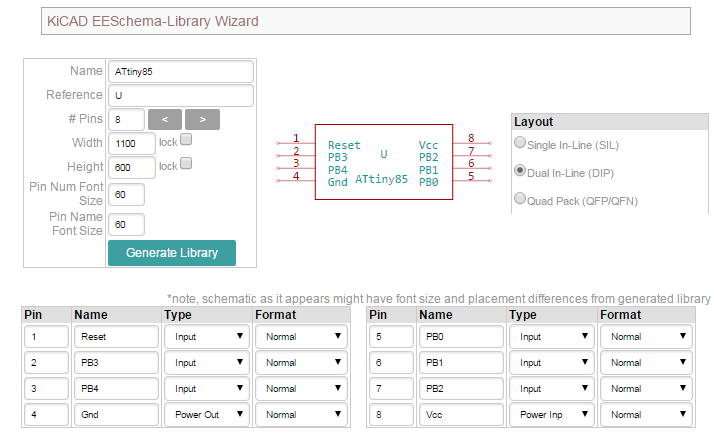

Na stránke si naklikáte základné parametre, pomenujete piny a máte to hotové. Napríklad ilustračnú schému ATtiny85 som mal hotovú asi za dve minúty.
Linky:
24.07.2015
