74HC595 Reťazenie posuvných registrov
Page
Stránky / Súčiastky ku Arduinu / 74HC595 Posuvný register /
74HC595 má v sebe zabudovanú možnosť na reťazenie viacerých obvodov za sebou. Princíp je veľmi jednoduchý. Bity na jednej strane vchádzajú do registra a na druhej strane vychádzajú. Celý spôsob prepojenia je vysvetlený v nasledovnej tabuľke, v ktorej sú popísané podstatné prepojenia.

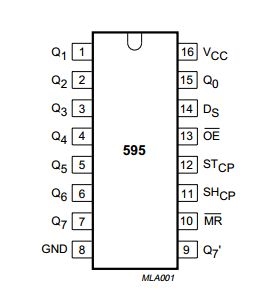

Zapojenie pinov
| IC1 | IC2 |
| PIN 16 Vcc | PIN 16 Vcc |
| PIN 8 GND | PIN 8 GND |
| PIN 14 DS Vstup z mikrokontroléra | PIN 14 DS Vstup z IC1. |
| PIN 11 SHCP Hodiny | PIN 11 SHCP Hodiny |
| PIN 12 STCP Aktualizovanie údajov na výstupných pinoch | PIN 12 STCP Aktualizovanie údajov na výstupných pinoch |
| PIN 9 Q7S Výstupný pin. V okamihu, ako je jeden bit vložený cez pin DS, na tomto pine sa objaví predchádzajúci obsah pinu Q7 (7). Tento výstup je treba napojiť na vstup DS IC2. | Ak máme ďalší IC3, opakujeme pripojenie tohoto výstupného pinu na vstupný pin nasledujúceho IC. |
Download
- 74HC595 - Datasheet 74HC595 - 8-bit shift registers with 3-state output registers
08.11.2015
