DFPlayer Mini je miniatúrny a lacný MP3 modul. Umožňuje priamo pripojiť slúchadlá, zosilňovač alebo menšie reproduktory. Modul sa síce dá ovládať aj priamo pripojenými tlačidlami, ale viac sa hodí na ovládanie pomocou mikrokontroléra.
Kde ho kúpiť
Možností je viac. Ja som ten môj kupoval približne za 4 USD na Banggood. V čase písania článku sa dal kúpiť ešte na Ebay približne za 2,6 USD (pod názvom DFPlay Min Board). Aliexpress ho ponúkal na 2,8 USD. DX ho neponúkalo vôbec.
Popis

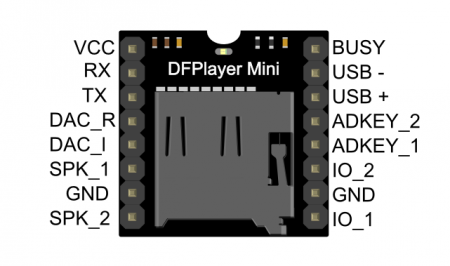

V tabuľke sú uvedené iba relevantné piny, ktoré možno nejako využiť v Arduine. Podrobný popis nájdete na stránke výrobcu. Popis na stránke výrobcu je dosť chaotický.
| Pin | Meno | Popis |
| 1 | VCC | Napájanie. Výrobca tvrdí, že podporuje napätie 3,2-5 V. Optimum odporúča 4,2 V. |
| 2 | RX | UART sériový vstup. Cez tento pin sa zasielajú príkazy. Mal by byť pripojený cez 1k rezistor. |
| 3 | TX | UART sériový výstup. Na niektoré príkazy modul odpovedá odoslaním údajov. |
| 4 | DAC_R | Pravý kanál. Sem možno pripojiť slúchadná alebo zosilňovač. |
| 5 | DAC_L | Ľavý kanál. Sem možno pripojiť slúchadná alebo zosilňovač. |
| 6 | SPK_1 | Pripojenie reproduktora. Maximálne 3 W. SPK_1 a SPK_2 sa pripoja na oba konce reproduktora. |
| 7 | GND | Zem. |
| 8 | SPK_2 | Pripojenie reproduktora. Maximálne 3 W. SPK_1 a SPK_2 sa pripoja na oba konce reproduktora. |
| 9 | IO_1 | |
| 10 | GND | Zem. |
| 11 | IO_2 | |
| 12 | ADKEY_1 | |
| 13 | ADKEY_2 | |
| 14 | USB+ | |
| 15 | USB- | |
| 16 | BUSY | Signalizácia prehrávania súboru. Logická 0 znamená prehrávanie, logická jednotka znamená čakanie. |
Knižnica
Zo stránky výrobcu možno stiahnuť aj knižnicu, ktorou sa modul ovláda. Je tam priložených aj zopár príkladov. Vzhľadom na ovládanie cez UART je vhodné využiť knižnicu SoftwareSerial na prenos údajov.
Vytvorenie súborov na disku
Prehrávať sa budú súbory v adresári MP3 a mali by byť vytvorené s názvami 0001.mp3, 0002.mp3 až po N súborov. Je možné použiť aj dlhšie názvy, ale musia dodržať prvé štyri znaky ako čísla. Napríklad 001_abc.mp3.
01.03.2016
