DHT11 Senzor vlhkosti a teploty

Page

Stránky / Súčiastky ku Arduinu / Meranie teploty /

Toto je lacný senzor vlhkosti a teploty. Čo to znamená? Že teplotu meria v celých stupňoch a rovnako aj vlhkosť. Teraz si možno poviete, že je to pre vás málo presné. Ale netreba hneď všetko merať s maximálnou presnosťou. Baviť vás to bude iba chvíľu, keď sa budete hrať so senzorom a na praktické použitie úplne stačí poznať teplotu len takto hrubo. Však aj na ortuťových teplomeroch za oknom len veľmi ťažko rozoznáte jemnejšie delenie.

Keby ste ale napriek tomu mali pocit, že to potrebujete vedieť presnejšie, použite senzor DHT22 alebo špecializovaný teplomer DS18B20.

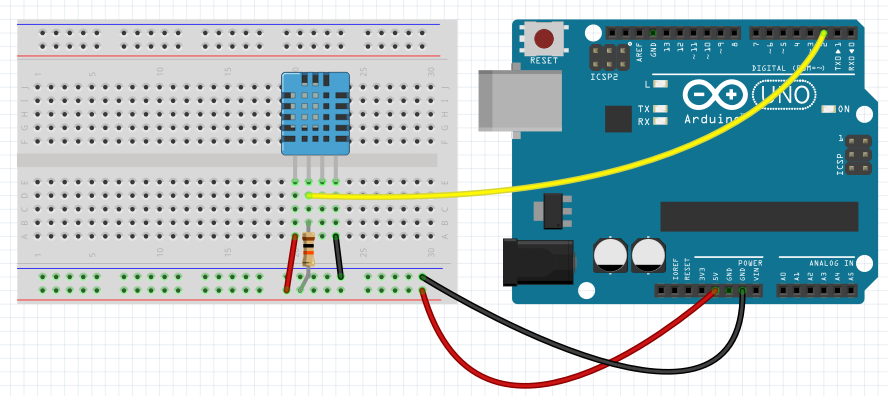

Popis obvodu

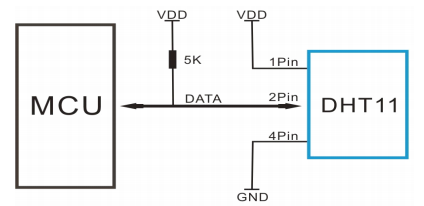

Senzor má štyri vývody:

  • VDD - Napájanie. Napájanie je v rozsahu 3V - 5,5V, takže ho pripneme na 5V z Arduina.
  • DATA - Prenos údajov. Údaje sa prenášajú špeciálnou knižnicou, ktorú je treba doinštalovať. Výrobca senzoru v dokumentácii píše, že sa má prepojiť zdvíhacím (pull-up) rezistorom 5k (alebo 10k) s VDD v prípade, že sú prepojovacie vodiče kratšie ako 20 metrov.
  • Nepripojený
  • GND - Sem sa pripojí zem.

Senzor meria:

  • vlhkosť v rozpätí 20-90% pri teplote 25°C
  • teplotu v rozpätí 0-50°C

Inštalovanie knižníc

Ak použijete IDE 1.6.3, vyberte položku menu Sketch/Include library/Manage libraries. Do filtra napíšte dht a nainštalujte si knižnicu s názvom DHT sensor library od Adafruit. Sú tam dve s podobným názvom.

Video

Vo videu je presný návod na pripojenie senzora.


Download
  • DHT11 - Datasheet DHT11 Humidity & Temperature Sensor

12.04.2016
