SMD 16 LED board
Page

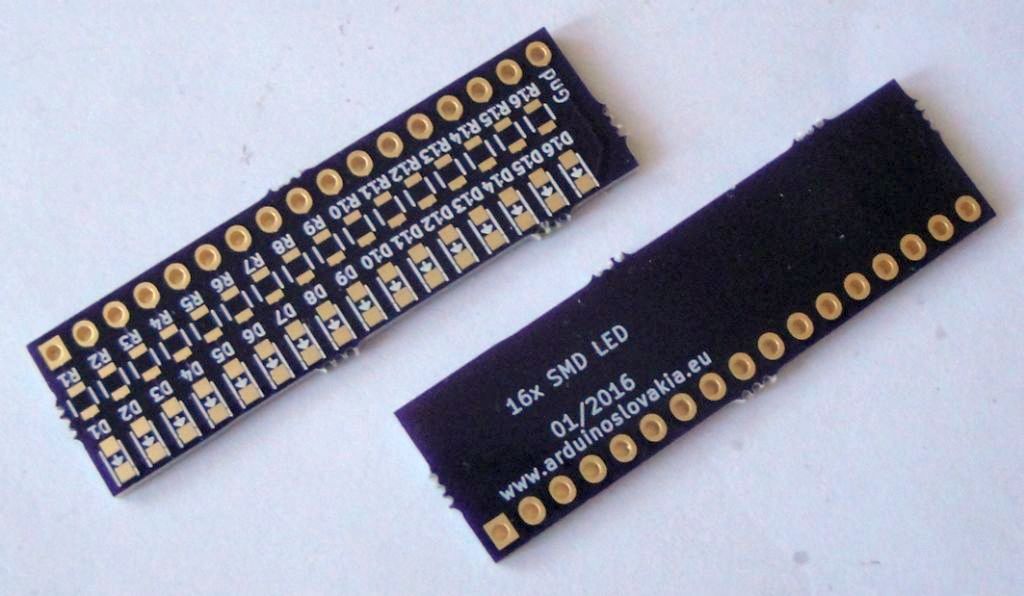

Tento plošný spoj uľahčuje prácu na skúšobnom poli. Obsahuje 16x SMD LED diódu a príslušné rezistory. Má 17 pinov, ktoré sa zastrčia do skúšobného poľa. Tieto piny možno rovno pripojiť na digitálny výstupy z Arduina. Ušetrí sa tak množstvo vodičov a na skúšobnom poli nemáte vrabčie hniezdo. Ak nemáte predstavu koľko, tak si pozrite na webe Arduina stránku BarGraph alebo Knight Rider.
Popis

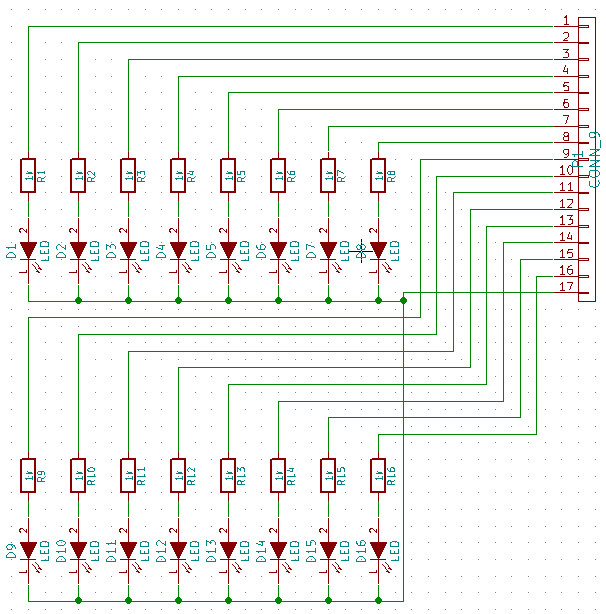

Použil som súčiastky SMD s veľkosťou 0805. Ak napríklad použijete modré LED a rezistory 1k, bude cez diódy pretekať prúd 2,2 mA. 16 plne rozsvietených diód spotrebuje 16 x 2,2 = 35,2 mA.

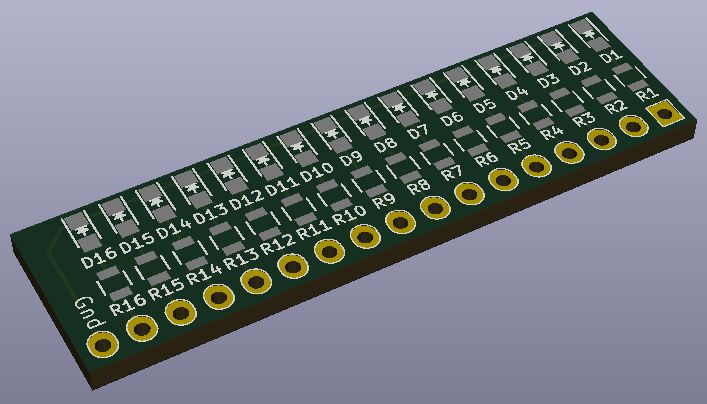

Plošný spoj som navrhoval v programe Kicad.
- Ako na SMD súčiastky Tu si môžete prečítať, ako sa to má správne letovať horúcim vzduchom.
- OSH Park Ak si chcete dať plošný spoj vyrobiť, tak tu sú podklady a OSH Park by si mal vypýtať pár dolárov za 3 kusy plošného spoja.
Obrázky
Video
Tu bude video z druhej verzie simulátora svätojánskych mušiek, kde je dobre vidno použitie dosky.
28.01.2016
