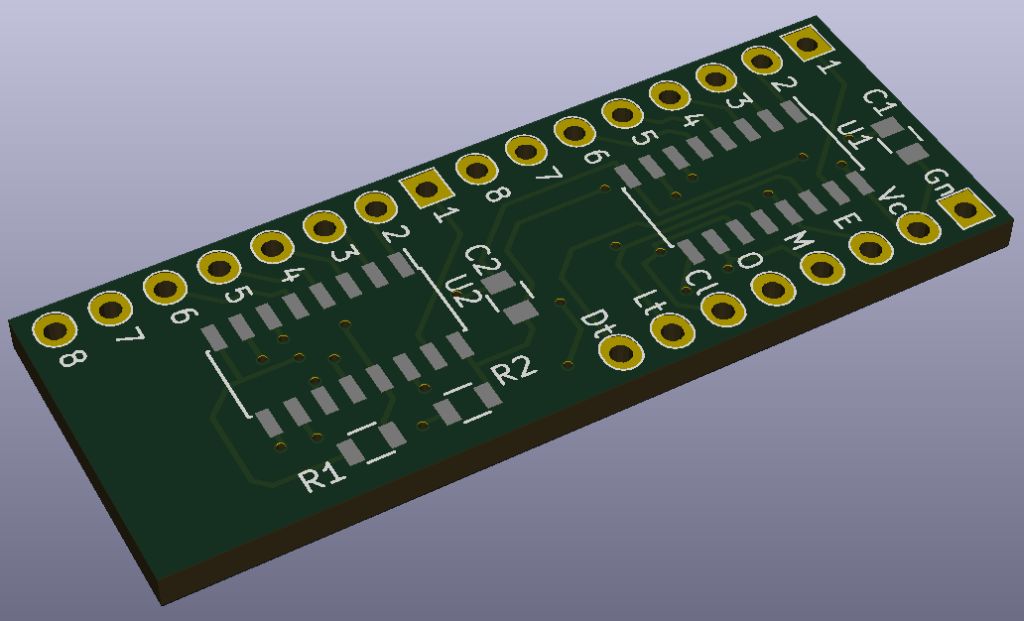

Účelom tejto dosky je uľahčiť prácu s obvodom 74HC595 na skúšobnom poli. Ak si pozriete zapojenie pinov obvodu, uvidíte že výstupy sa nachádzajú na jednej strane, ale jeden sa nachádza na druhej strane. Pri konečnom výsledku na plošnom spoji to nevadí, ale pri práci na skúšobnom poli z toho vzniká príšerný spletenec vodičov. Táto doska preusporiadáva jednotlivé piny, aby boli všetky na jednej strane a aby všetky ostatné dátové vodiče boli pohodlne prístupné na druhej strane.

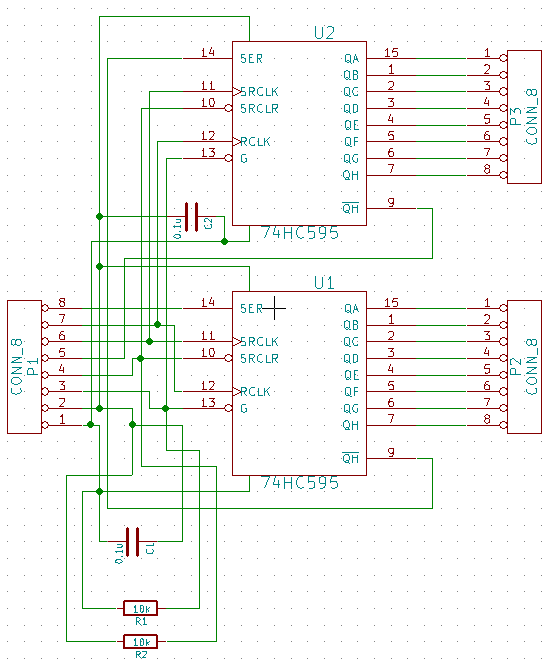

Okrem zmeny poradia pinov sa na doske nachádzajú dva rezistory. Ich úlohou je držať nastavené úrovne na dvoch pinoch. V prípade potreby je ale možné ku nim pripojiť piny mikrokontroléra a meniť na nich napätie podľa potreby.
Na doske sa nachádza päť vstupov:

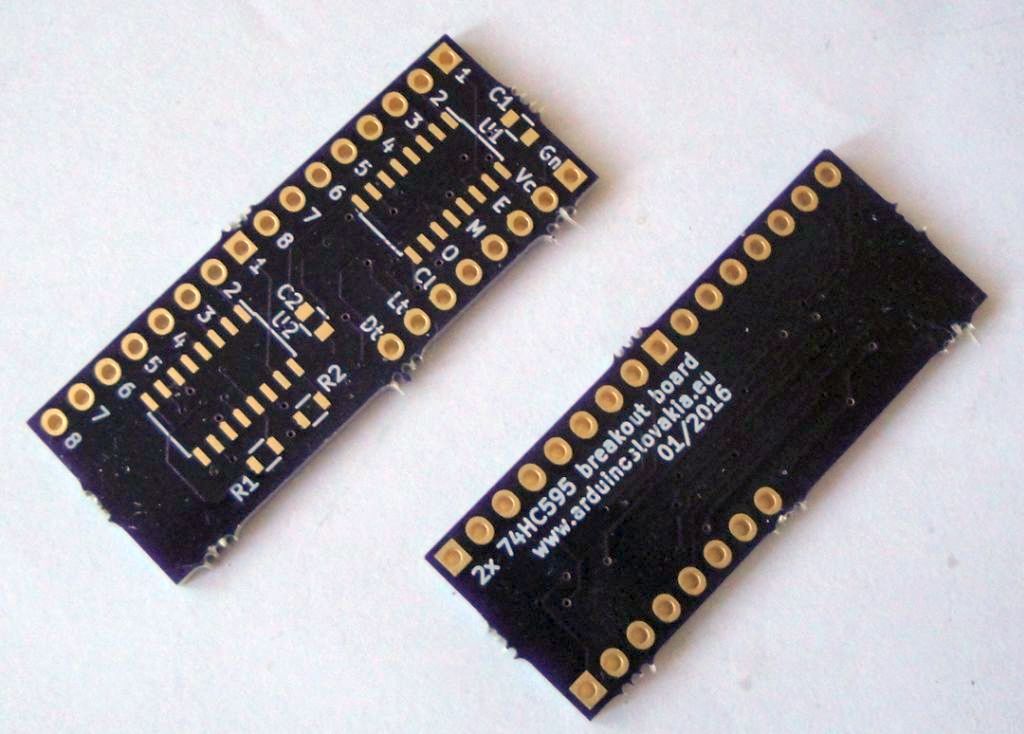

Na doske sa nachádza 16 výstupov. Všetky sú na jednej strane, aby sa pohodlne pripájali.
Ostatné piny sú tiež použiteľné:
Dosku si môžete dať vyrobiť u OSH Park za pár dolárov.
