SMD 74HC4050 board
Page
74HC4050 je integrovaný obvod, ktorý slúži na zmenu úrovne logického signálu. Obvykle sa táto súčiastka nazýva aj level shifter. Táto doska slúži na preusporiadanie jeho pinov tak, aby sa dal pohodlne používať na skúšobnom poli.
Popis

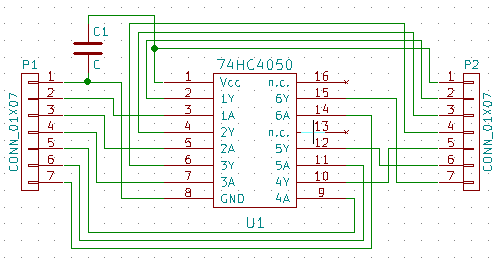

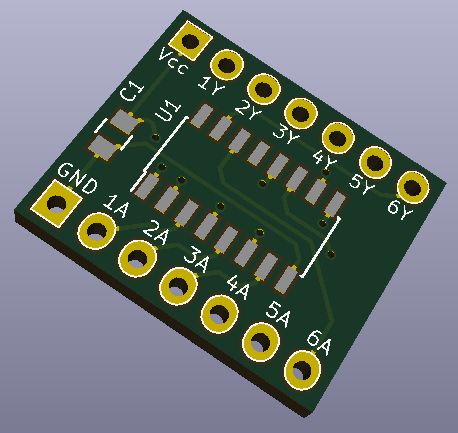

Použil som súčiastky veľkosti 0805 a SOIC16. Všetky vstupy spolu so vstupom GND sú na jednej strane. Na druhej strane sú všetky výstupy a Vcc. Typické použitie je také, že na vstupy sa privedú dátové vodiče z Arduina, ktoré používajú logické hodnoty na 5 V. Na druhú stranu sa pripojí napätie 3,3 V a odtiaľto sa ďalej pripoja dátové výstupy, ktoré sú potom na logickej úrovni 3,3 V.
Plošný spoj ne navrhnutý v programe Kicad. Ak si chte dať plošný spoj vyrobiť, podklady sú na OSH Park. Cena je pár dolárov za 3 kusy.
Obrázky
Video
Môžete si pozrieť napríklad video, na ktorom túto dosku spájkujem horúcim vzduchom.
