SMD 74HC595 board

Page

Stránky / Projekty /

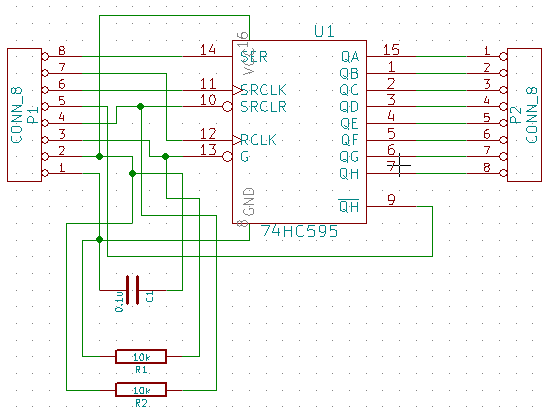

Účelom tejto dosky je uľahčiť prácu s obvodom 74HC595 na skúšobnom poli. Ak si pozriete zapojenie pinov obvodu, uvidíte že výstupy sa nachádzajú na jednej strane, ale jeden sa nachádza na druhej strane. Pri konečnom výsledku na plošnom spoji to nevadí, ale pri práci na skúšobnom poli z toho vzniká príšerný spletenec vodičov. Táto doska preusporiadáva jednotlivé piny, aby boli všetky na jednej strane a aby všetky ostatné dátové vodiče boli pohodlne prístupné na druhej strane.

Okrem zmeny poradia pinov sa na doske nachádzajú dva rezistory. Ich úlohou je držať nastavené úrovne na dvoch pinoch. V prípade potreby je ale možné ku nim pripojiť piny mikrokontroléra a meniť na nich napätie podľa potreby.

  • pull-down na OE - Úlohou tohto rezistora je držať výstup otvorený. Čo je najobvyklejšia možnosť. V prípade potreby môžeme tento pin ovládať. Vhodný je napríklad PWM signál, ktorým je možné riadiť jas LED diód na výstupe.
  • pull-up na MR - Úlohou tohoto rezistora je držať obvod v aktívnom stave. Pokiaľ ho ale potrebujeme vypnúť, môžeme ho ovládať cez tento pin.

Vstupy

Na doske sa nachádza päť vstupov:

  • GND - Sem sa pripojí GND z Arduina.
  • Vcc - Sem sa pripojí +5 V.
  • D - Dátový vstup.
  • C - Hodinový vstup.
  • L - Latch vstup.

Výstupy

Na doske sa nachádza 8 výstupov. Všetky sú na jednej strane, aby sa pohodlne pripájali.

Pomocné piny

Ostatné piny sú tiež použiteľné:

  • O - Toto je dátový výstup. Možno ho prepojiť s pinom D na ďalšej doske a tak reťaziť posuvné registre.
  • M - Master reset, ak ho potrebujeme nastaviť na inú hodnotu ako logickú jednotku.
  • E - Output enable, ak ho potrebujeme nastaviť na inú hodnotu ako logickú nulu.

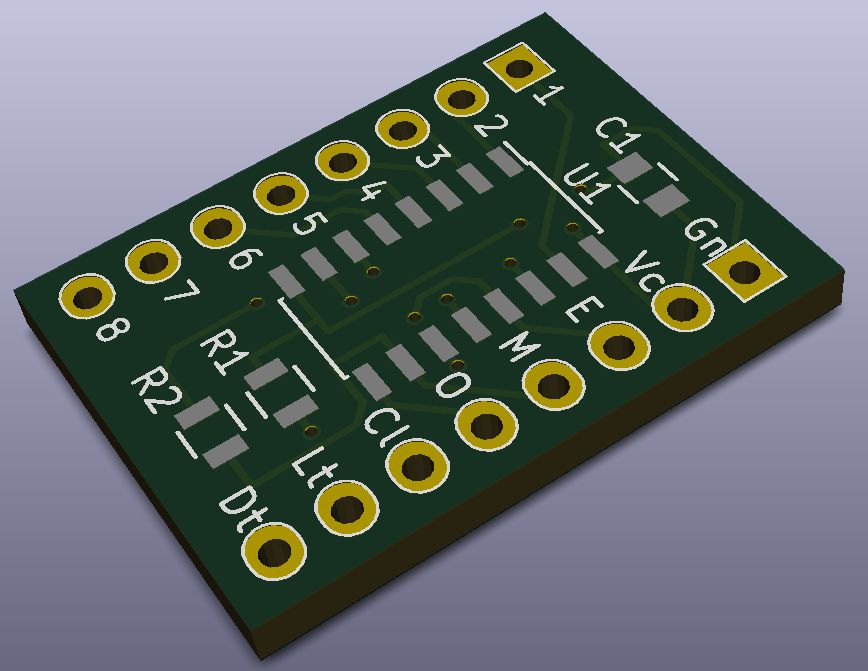

PCB

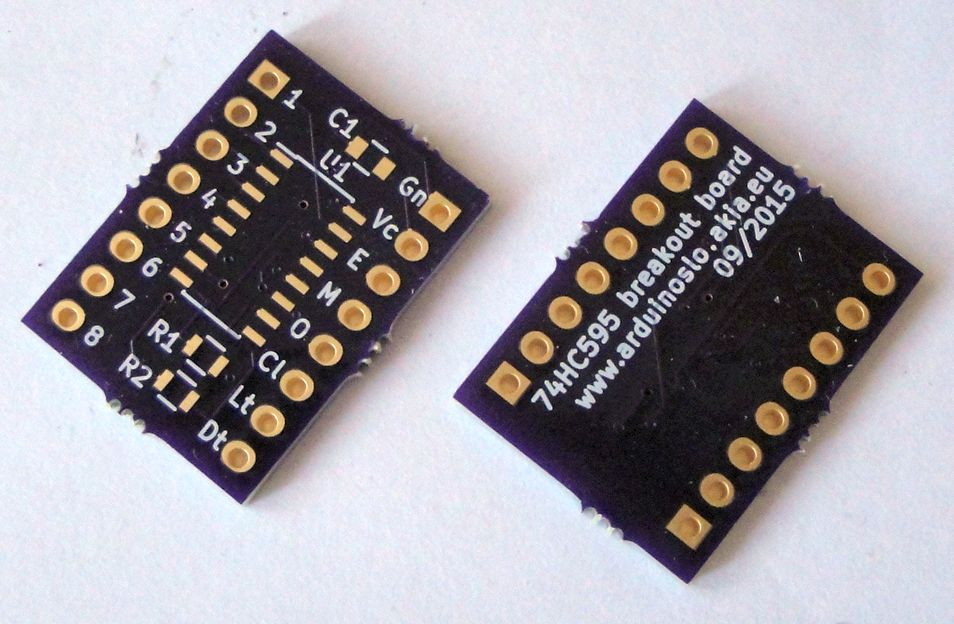

Dosku si môžete dať vyrobiť u OSH Park za pár dolárov.

Obrázky

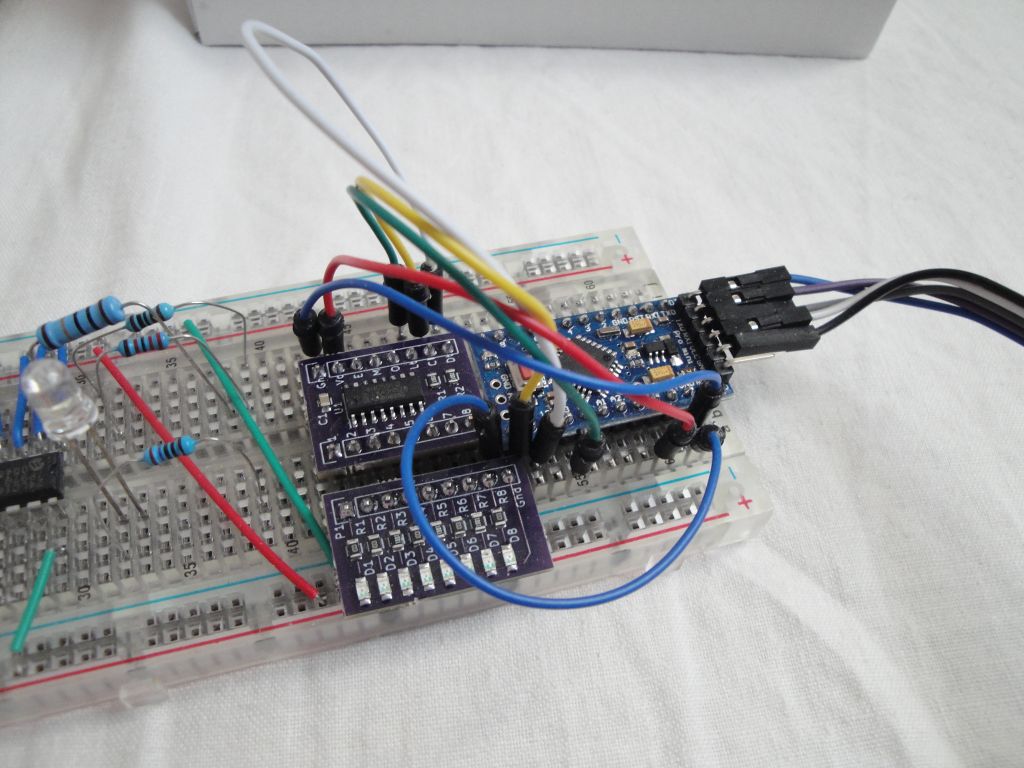

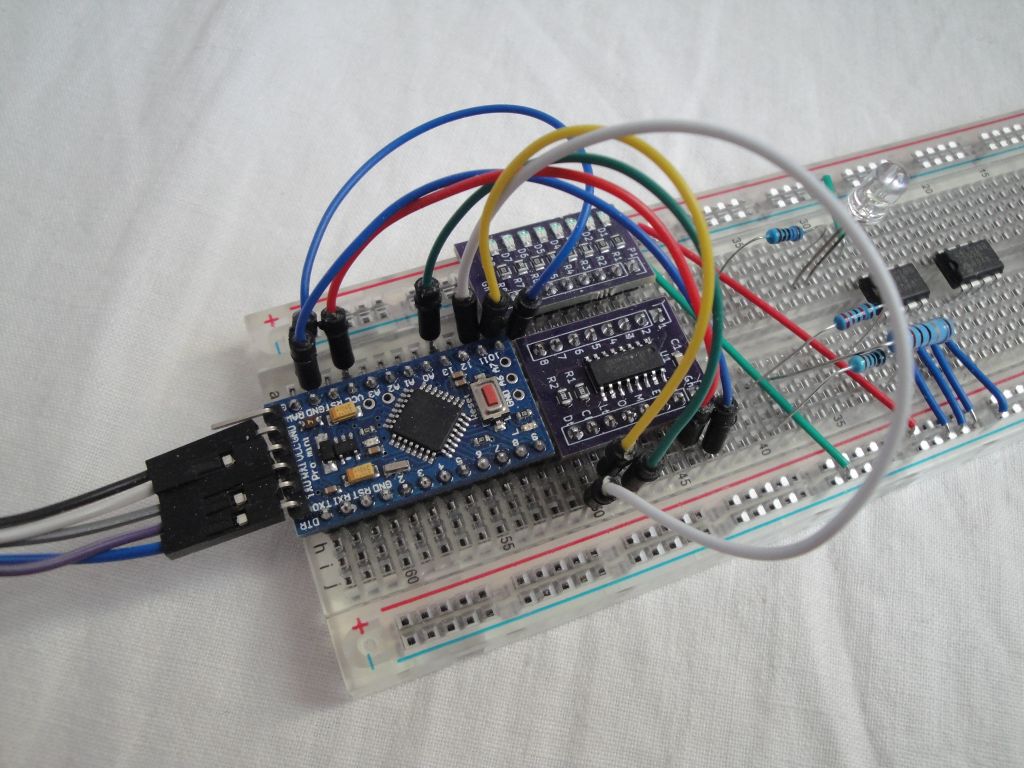

Ukážka možného zapojenia, na ktorom je Arduino, ktoré pomocou tejto dosky ovláda 8 LED diód. Na obrázkoch je pekne vidno, koľko prepojovacích vodičov sa dá ušetriť.

Video

Vo videu je vidno jednoduchú animáciu, ktorú vytvára Arduino prostredníctvom tejto dosky.
