SWD board

Page

Stránky / Projekty /

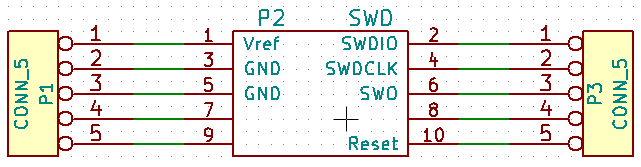

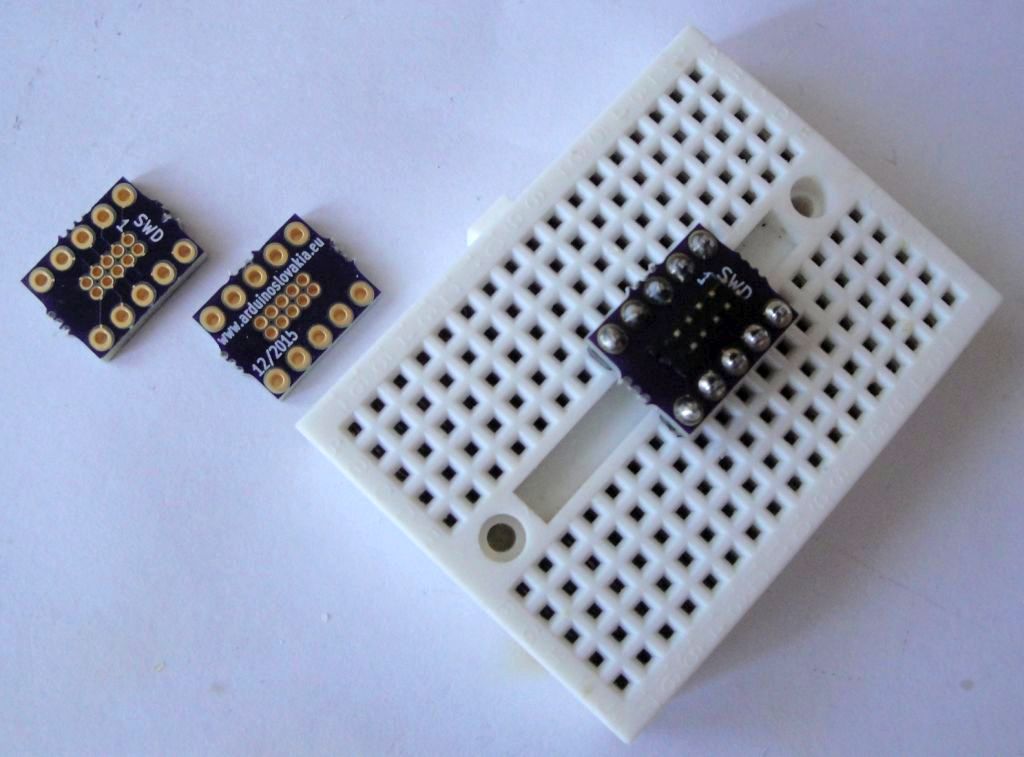

Účelom tejto dosky je uľahčiť programovanie mikrokontrolérov Atmel SAMD. Tie sa programujú cez SWD konektor, ktorý má piny vzdialené 1,27 mm. Dosku je možné zasunúť do skúšobného poľa.

SWD konektor je súčasťou programátora Atmel ICE.

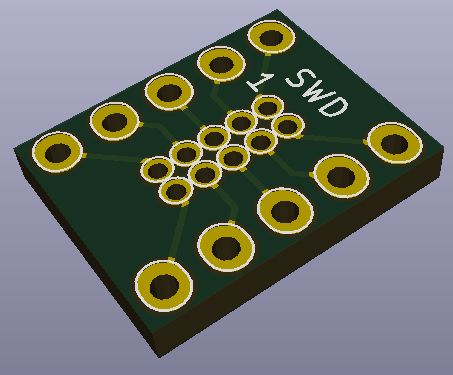

PCB

Dosku si môžete dať vyrobiť u OSH Park za dolár. SWD konektory si môžete nakúpiť na Ebay, ale len ako väčšie kusy, z ktorých si odrežete potrebnú dĺžku. Nepredáva to veľa predajcov a hľadajte to pod názvom 1.27mm Male Double Row Header Strip. V obchode to mal napríklad giorgio11185.


31.12.2015
