1,44 in 128x128 SPI Color TFT Displej
Page
Farebný displej s vyšším rozlíšením 128x128 je na Internete propagovaný ako priama náhrada Nokia 5110. Cenou je podobný a na ovládanie sa používa podobný počet pinov. Zapojenie je ale úplne iné ako v prípade Nokie. Výsledok je ale veľmi dobrý za cenu pár dolárov.
Displej vyžaduje napätie 3,3 V, preto je potrebné pri Arduine na 5 V používať level shifter.
Kde ho kúpiť
Displej predáva väčšina internetových obchodov. V čase písania článku sa ceny pohybovali na úrovni:
- Ebay - 3,2 USD
Popis pinov

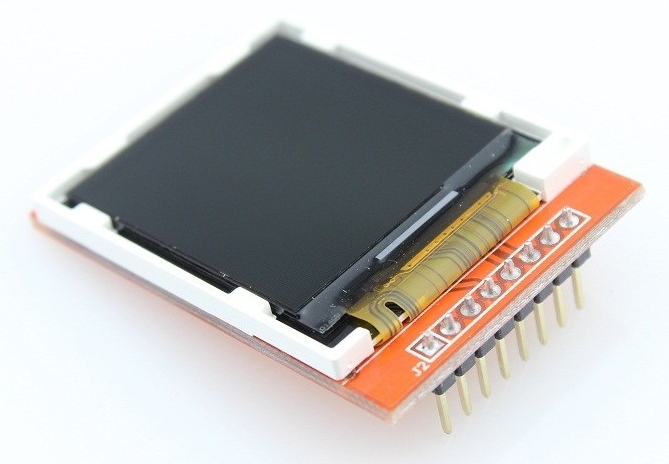

Mali by existovať dve verzie. Jedna červená a druhá čierna. Tento popis je na červenú verziu.
| Pin | Popis |
|---|---|
| 1. VCC | +3,3 V. Možno využiť aj pin na Arduine UNO, alebo použijete vlastný menič napätia. Stačí na to 78L33, pretože keď som meral spotrebu, odoberalo to len pár miliampérov. A väčšina z toho sa spotrebovala pravdepodobne na podsvietenie. |
| 2. GND | Pripojenie na GND. |
| 3. CS | Obvykle sa na signál CS používa pin 10 na Arduine. |
| 4. Reset | Reset možno pripnúť na ľubovoľný pin. Ja budem vo všetkých odkazovaných programoch využívať pin 9. |
| 5. AO | Pin má zmätočné označenie. Slúži na nastavenie data/command. Možno ho pripnúť na ľubovoľný pin. Ja budem vo všetkých odkazovaných programoch využívať pin 8. |
| 6. SDA | Kvôli rýchlosti je používaný pin 11 (SPI MOSI) na Arduine |
| 7. SCK | Kvôli rýchlosti je používaný pin 13 (SPI SCK) na Arduine |
| 8. LED | +3,3 V |

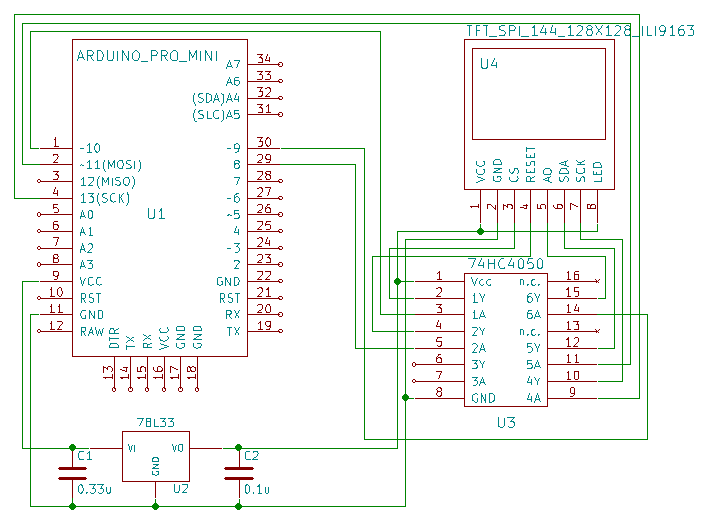

Schéma pripojenia
Vo všetkých nasledovných príkladoch sa budem držať tejto schémy. Je to najzákladnejšie zapojenie displeja cez level shifter. Arduino Pro Mini je pripojené ku 5 V.
Knižnica
Na tento displej sa nešpecializuje žiaden z väčších dodávateľov, preto sa ako najlepšia alternatíva hodí kombinácia:
- Adafruit GFX - Základná knižnica na ovládanie grafiky. Stiahnuť sa dá na stránke https://github.com/adafruit/Adafruit-GFX-Library
- TFT_ILI9163C - Knižnica ku displeju. Stiahnuť sa dá na stránke https://github.com/sumotoy/TFT_ILI9163C
24.04.2016
