Orange Pi je jednodoskový mini počítač. Podobá sa na ďalšie mini počítače, ako sú napríklad Raspberry Pi alebo Banana Pi. Orange Pi vyvíja čínska spoločnosť Shenzhen Xunlong Software CO., Limited. Existuje veľké množstvo modelov, ktoré sa od seba líšia parametrami a cenou. Na týchto stránkach sa budem venovať prevažne takým modelom, ktoré sú určené na prevádzku bez grafického rozhrania. Budem sa venovať najmä modelu Orange Pi Zero.
Ako získať Orange Pi Zero
Stránku výrobcu nájdete na adrese www.orangepi.org. Jednotlivé modely si firma predáva cez AliExpress. Z ďalších dostupných internetových obchodov je možné mini počítač kúpiť aj cez Banggood. Napríklad Orange Pi Zero sa dá kúpiť na týchto stránkach:

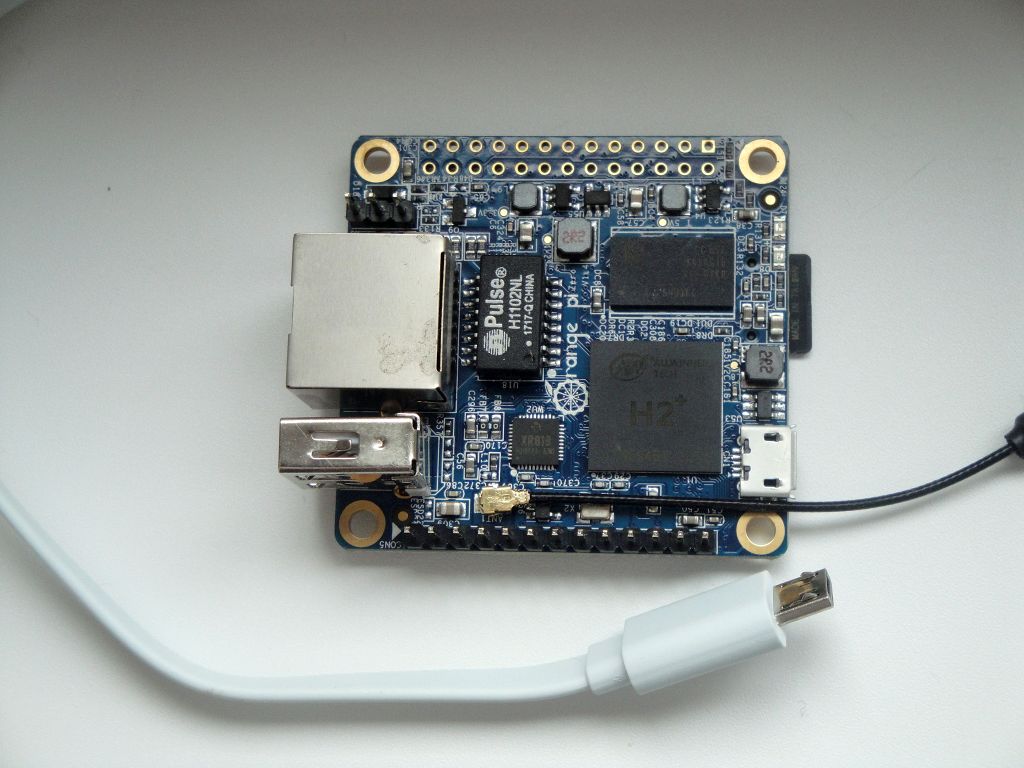

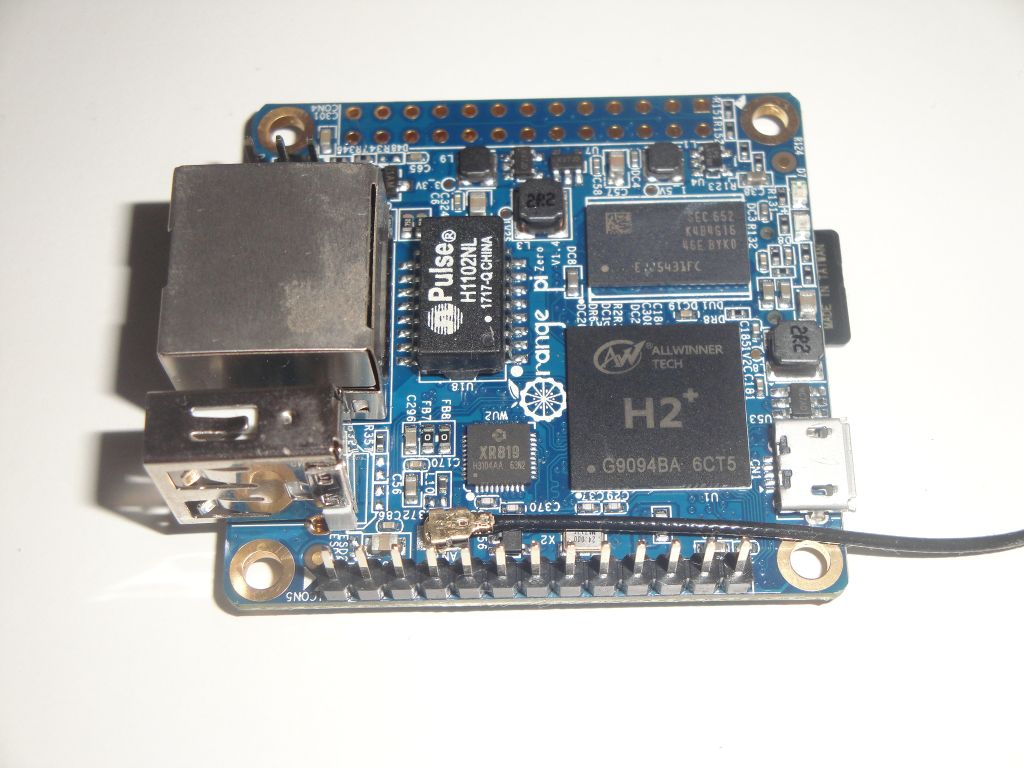

Orange Pi Zero
Parametre mini počítača. Doska je určená na tvorbu serverov bez periférií. Nepredpokladá sa, že k nej chcete pripojiť klávesnicu alebo monitor. Obvyklý spôsob použitia je pripojenie cez Ethernet kábel alebo pomocou Wi-Fi. Doska má minimálne rozmery. K operačnému systému sa pripojíte pomocou SSH.
|
CPU |
H2 Quad-core Cortex-A7 H.265/HEVC 1080P. |
|
|
GPU |
·Mali400MP2 GPU @600MHz |
|
|
Memory (SDRAM) |
256MB/512MB DDR3 SDRAM(Share with GPU)(256MB version is Standard version) |
|
|
Onboard Storage |
TF card (Max. 32GB)/ Spi Flash |
|
|
Onboard Network |
10/100M Ethernet RJ45 POE is default off. |
|
|
Onboard WIFI |
XR819, IEEE 802.11 b/g/n |
|
|
Audio Input |
MIC |
|
|
Video Outputs |
Supports external board via 13pins |
|
|
Power Source |
USB OTG can supply power |
|
|
USB 2.0 Ports |
Only One USB 2.0 HOST, one USB 2.0 OTG |
|
|
Buttons |
Power Button (Toto tvrdí oficiálna dokumentácia, ale na mojej doske žiadne tlačidlo nie je.) |
|
|
Low-level peripherals |
26 Pins Header, compatible with Raspberry Pi B+ |
|
|
LED |
Power led & Status led |
|
|
Supported OS |
Android, Lubuntu, Debian, Raspbian |
|
|
Product size |
48 mm × 46mm |
|
|
Weight |
26g |
|
Rozširujúce porty
Orange Pi Zero má tri rozširujúce porty.
- 3 piny neďaleko ethernet konektora, na ktorých je RX, TX a GND. Tieto možno pomocou prevodníka pripojiť k PC na monitor sieťového portu a sledovať stav bootovania. Dá sa pomocou nich aj celý systém nastaviť.
- 2x13 pin
- 1x13 pin
2x13 pin
| 2x13 Header | |||
|---|---|---|---|
| 1 | 3.3V | 2 | 5V |
| 3 | TWI0_SDA / PA12 / GPIO12 | 4 | 5V |
| 5 | TWI0_SCK / PA11 / GPIO11 | 6 | GND |
| 7 | PWM1 / PA06 / GPIO6 | 8 | UART1_TX / PG06 / GPIO198 |
| 9 | GND | 10 | UART1_RX / PG07 / GPIO199 |
| 11 | UART2_RX / PA01 / GPIO1 | 12 | SIM_CLK/PA_EINT7 / PA07 / GPIO7 |
| 13 | UART2_TX / PA00 / GPIO0 | 14 | GND |
| 15 | UART2_CTS / PA03 / GPIO3 | 16 | TWI1-SDA / PA19 / GPIO19 |
| 17 | 3.3V | 18 | TWI1-SCK / PA18 / GPIO18 |
| 19 | SPI1_MOSI / PA15 / GPIO15 | 20 | GND |
| 21 | SPI1_MISO / PA16 / GPIO16 | 22 | UART2_RTS / PA02 / GPIO2 |
| 23 | SPI1_CLK / PA14 / GPIO14 | 24 | SPI1_CS / PA13 / GPIO13 |
| 25 | GND | 26 | SIM_DET/PA_EINT10 / PA10 / GPIO10 |
1x13 pin
| 1x13 Header | |
|---|---|
| 1 | 5V |
| 2 | GND |
| 3 | USB-DM2 |
| 4 | USB-DP2 |
| 5 | USB-DM3 |
| 6 | USB-DP3 |
| 7 | LINEOUTR |
| 8 | LINEOUTL |
| 9 | TV-OUT |
| 10 | MIC-BIAS |
| 11 | MIC1P |
| 12 | MIC1N |
| 13 | CIR-RX |
Zoznam článkov v blogu
Články o Orange Pi Zero.
- Orange Pi Zero - Inštalácia operačného systému Armbian.
- Orange Pi Zero a Node.js - Inštalácia Node.js.
- Orange Pi Zero - WiringOP - Inštalácia WiringOP. Táto knižnica v C++ slúži na ovládanie GPIO pinov.
- Pripojenie Arduina k Orange Pi Zero - S využitím USB portu. Ovládanie cez Node.js a balíček serialport.
- Krabička pre Orange Pi Zero - Krabička ochráni minipočítač pred kontaktom s kovovými predmetmi.
Video
- Čierna ABS krabička pre Orange Pi Zero - Ukážka montáže Orange Pi Zero do krabičky.
24.09.2017
