Osvetlenie RC modelu lietadla
Page
Na tejto stránke bude po dokončení projekt osvetlenia RC modelu lietadla. Osvetlenie bude ovládať mikrokontrolér ATtiny85 a bude ovládať tri okruhy. Na každom okruhu budú tri 3 W LED diódy.
Algoritmus blikania
Stále dookola sa opakuje rovnaká vzorka:
- Prvé krídlo - 50 ms bliknutie.
- Druhé krídlo - 50 ms bliknutie.
- Trup - 100 ms bliknutie.
- Nasleduje pauza 800 ms, počas ktorej je všetko zhasnuté.
Blog
Na návrhu osvetlenia sa pracuje a postup možno sledovať v blogu:
- Osvetlenie pre RC model lietadla - V tomto článku sú úvodné myšlienky o 10 W LED diódach a program, ktorý postupne bliká diódou v každom z troch okruhov.
- IRLML2502 - Oboznámenie sa so SMD MOSFETom, ktorý sa hodí do stiesnených priestorov v modeli lietadla a je schopný spínať prúd 5 A.
- Porovnanie 1 W a 3 W LED diód - Test výkonu so zdrojom konštantného prúdu.
- Zdroj konštantného prúdu pre RC model lietadla - Výpočet zdroja konštantného prúdu.
- RC model lietadla - finalizácia - O tom, ako sa prispájkovali súčiastky.
- RC model lietadla - let. Toto si budem môcť pozrieť až vtedy, keď pripravené komponenty kamarát zamontuje do lietadla. Ale veľmi sa na výsledok teším.
GitHub
Zdrojový kód je na tejto stránke.

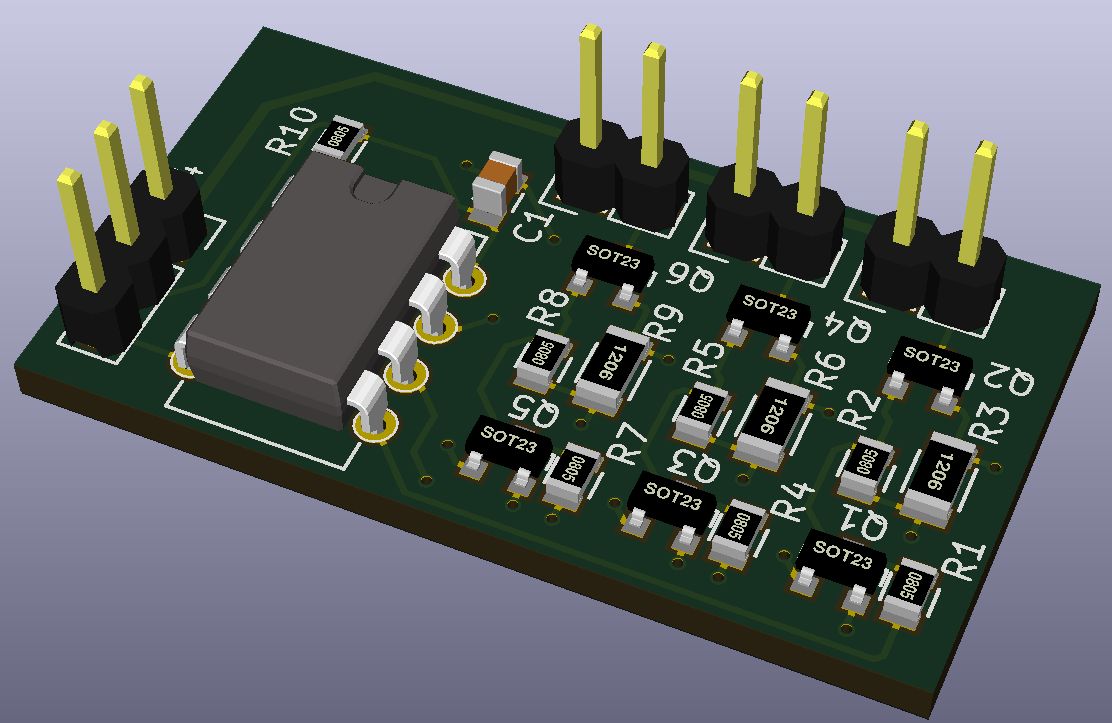

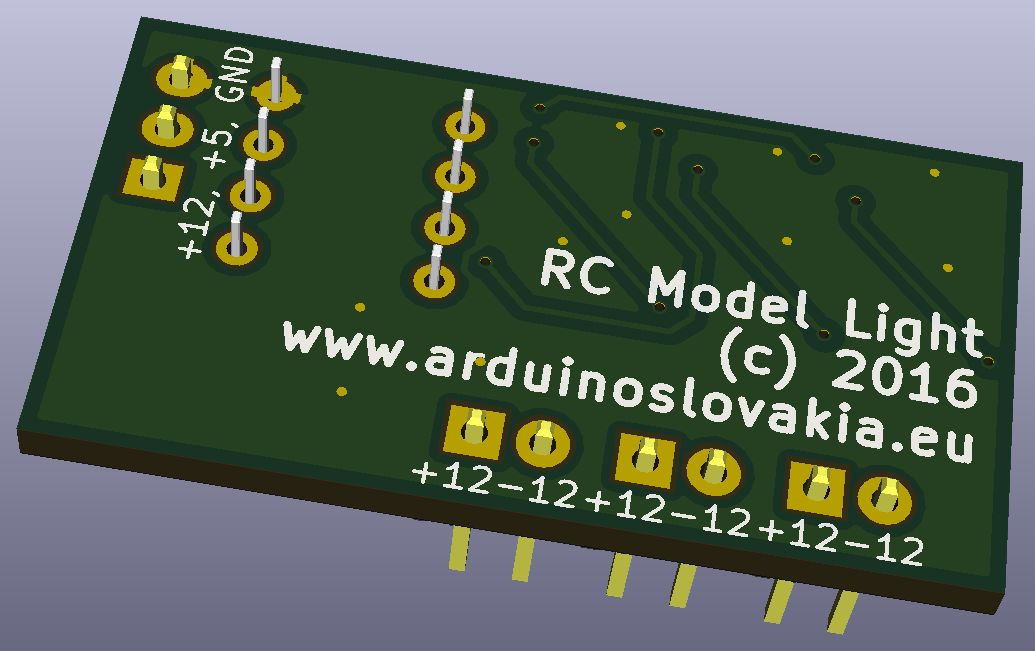

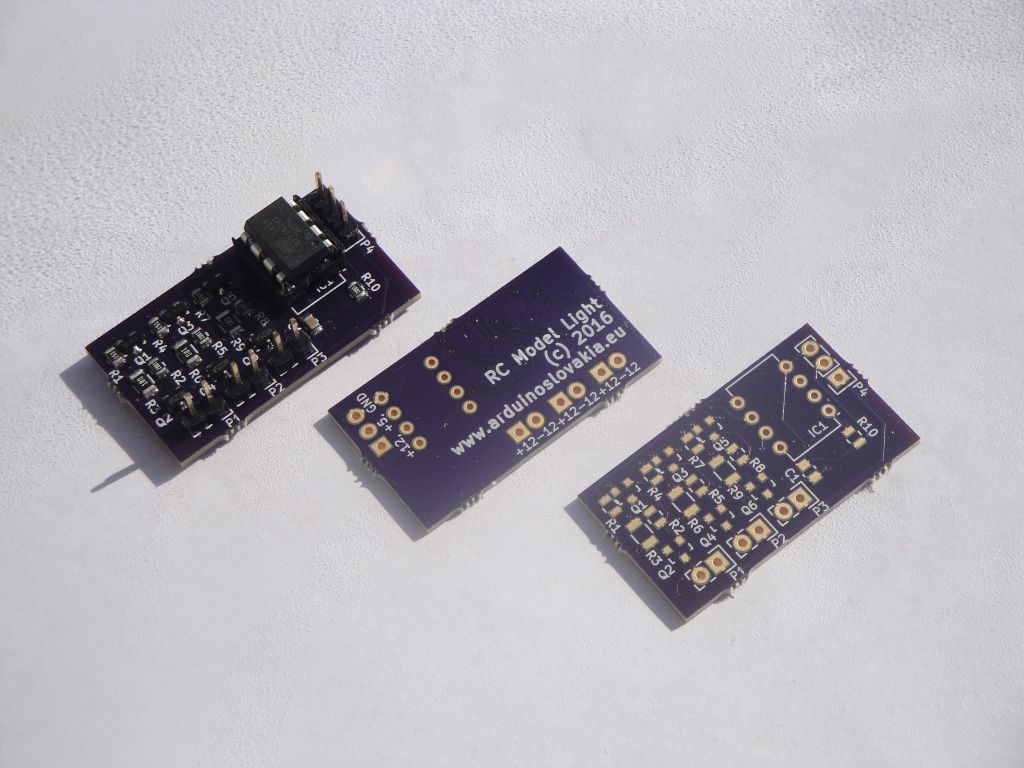

Podklady na výrobu dosky
Dosku si možno objednať na webe OSH Park.
| Odkaz | Hodnota | Púzdro/poznámka |
|---|---|---|
| C1 | 0,1u | 0805 |
| IC1 | ATtiny85 | DIP8 (treba ho naprogramovať mimo dosky) |
| P1, P2, P3 | Pin header | 1x2 |
| P4 | Pin header | 1x3 |
| Q1, Q3, Q5 | BC847 | SOT-23 |
| Q2, Q4, Q6 | IRLML2502TRPBF | SOT-23 |
| R1, R4. R7 | 100 | 0805 |
| R2, R5, R8, R10 | 10k | 0805 |
| R3, R6, R9 | 1 | 1206 |
Video
K osvetleniu modelu sú dve videá:
- Ukážka blikania pomocou modrých LED diód a skúška svietivosti 1 W a 3 W LED diód.
- Test blikania 3 W LED diód s finálnou doskou.
09.06.2016
