SMD 8 LED board

Page

Stránky / Projekty /

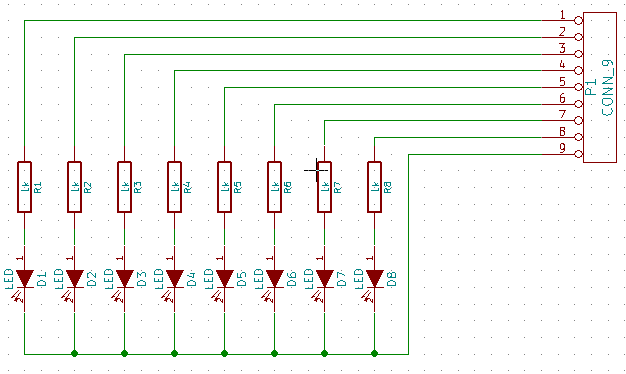

Tento plošný spoj uľahčuje prácu na skúšobnom poli. Obsahuje 8x SMD LED diódu a príslušné rezistory. Má 9 pinov, ktoré sa zastrčia do skúšobného poľa. Tieto piny možno rovno pripojiť na digitálny výstupy z Arduina. Ušetrí sa tak množstvo vodičov a na skúšobnom poli nemáte vrabčie hniezdo. Ak nemáte predstavu koľko, tak si pozrite na webe Arduina stránku BarGraph alebo Knight Rider.

Popis

Použil som súčiastky SMD s veľkosťou 0805. Ak napríklad použijete modré LED a rezistory 1k, bude cez diódy pretekať prúd 2,2 mA. 8 plne rozsvietených diód spotrebuje 8 x 2,2 = 17,6 mA.

Plošný spoj som navrhoval v programe Kicad.

  • Prvý pokus so SMD technológiou Tu si môžete prečítať o tom, ako som sa po prvýkrát moril so SMD technológiou. Asi je to vždy o tom, že si človek pri tom užije viac netušenej zábavy, ako by si na začiatku myslel.
  • Ako na SMD súčiastky Tu si môžete prečítať, ako sa to má správne letovať horúcim vzduchom.
  • OSH Park Ak si chcete dať plošný spoj vyrobiť, tak tu sú podklady a OSH Park by si mal vypýtať 3 doláre za 3 kusy plošného spoja.

Obrázky

Video

Vo videu je niekoľko príkladov v rôznych farbách.


05.09.2015
