ESP8266 - HTTP server a senzor teploty DS18B20

Zápisník experimentátora

Hierarchy: ESP8266

V predchádzajúcich článkoch sme sa naučili vytvoriť HTTP server pomocou mikrokontroléra ESP8266. Doteraz sme zobrazovali statické stránky. Postupne sme sa naučili zobraziť stránky, ktoré boli v zdrojovom kóde programu, alebo boli uložené v súborovom systéme SPIFFS. Dnes sa posunieme o kus ďalej. Statickú stránku nahradíme dynamickou stránkou, ktorá bude zobrazovať teplotu. Teplotu budeme merať pomocou integrovaného obvodu DS18B20.

V ESP8266 je nahraný program, ktorý zobrazuje jedinú stránku. Na stránke je zobrazená aktuálna teplota v miestnosti. HTML kód stránky je vytvorený pomocou knižnice Bootstrap, ktorá zebezpečuje responzívny dizajn. Stránka zobrazuje dva stavy:

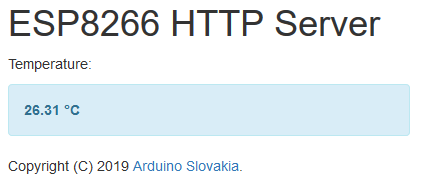

  • Meranú teplotu v miestnosti.

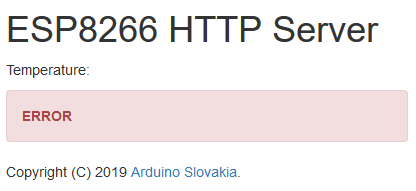

  • Alebo chybové hlásenie v prípade, že sa nepodarilo nájsť senzor teploty DS18B20.

Program funguje tak, že si zo súborového systému SPIFFS stiahne šablónu HTML stránky a v nej nahradí premennú skutočnou teplotou. Potom výslednú stránku odošle do prehliadača. Toto je jeden možný spôsob, ako sa dá vytvoriť výsledná stránka v prehliadači. Pokiaľ potrebujete meranú teplotu zobraziť v prehliadači len občas a netrápi vás, či neprenášate pri každej obnove stránky príliš veľa informácií, ktoré sa nikdy nemenia, potom je tento spôsob na to vhodný. V pokračovaní tohto seriálu si ukážeme, že sa to dá urobiť aj inak a ukážeme si, ako sa dá oddeliť grafika od prenášaných údajov.

Zoznam súčiastok

Budeme potrebovať tieto súčiastky:

  • ESP8266 {linkESP8266}
  • Breadboard {linkBreadboard}
  • DS18B20 {linkDS18B20}
  • Rezistor 4k7 {linkR}

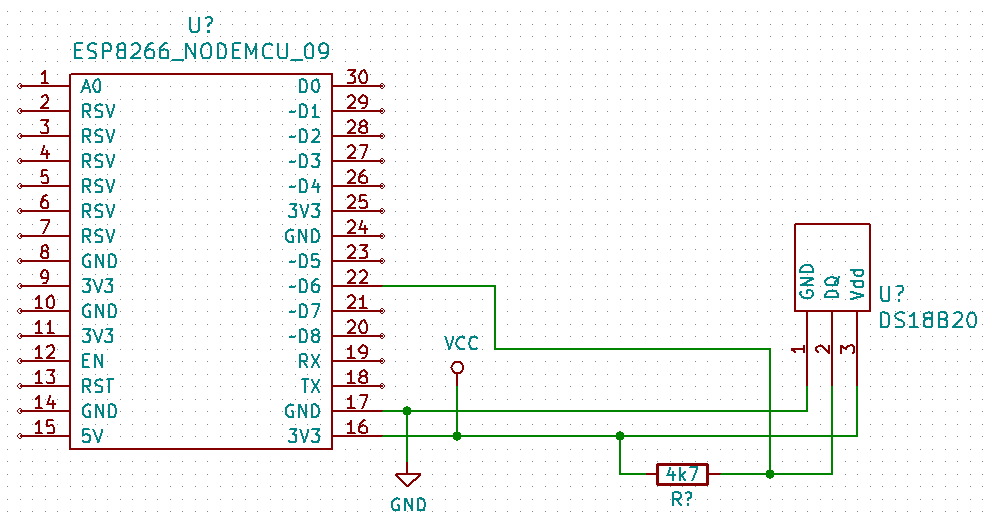

Súčiastky sú zapojené podľa tejto schémy. Na pine D6 musí byť zapojený pull-up rezistor. Senzor teploty je zapojený normálne na GND a 3,3 V. Ak máte originálne senzory teploty, môžete ho zapojiť aj v parazitickom napájaní.

Príklad

Tento príklad bude fungovať iba vtedy, ak si zdrojový kód stiahnete z GitHub a obsah adresára data prenesiete do SPIFFS pomocou príkazu Tools/ESP8266 Sketch Data Upload.

HTML

Šablóna HTML stránky sa nachádza v súbore index.html. Je to jednoduchý kód pre responzívny dizajn pomocou knižnice Bootstrap. Dôležitá je iba premenná {TEMPERATURE}, ktorá je vo výslednej stránke nahradená meranou teplotou.

<html>

<head>
    <meta http-equiv="content-type" content="text/html;charset=UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1">
    <link rel="stylesheet" href="https://maxcdn.bootstrapcdn.com/bootstrap/3.4.1/css/bootstrap.min.css">
    <script src="https://ajax.googleapis.com/ajax/libs/jquery/3.3.1/jquery.min.js"></script>
    <script src="https://maxcdn.bootstrapcdn.com/bootstrap/3.4.1/js/bootstrap.min.js"></script>
    <link rel="icon" type="image/png" href="favicon.png">
    <title>HTTP Server ESP8266 - DS18B20</title>
</head>

<body>
    <div class="container">
        <h1>ESP8266 HTTP Server</h1>
        <p>Temperature: <b>{TEMPERATURE}</b></p>

        <p>Copyright (C) 2019 <a href="https://www.arduinoslovakia.eu">Arduino Slovakia</a>.</p>
    </div>
</body>

</html>

C++

Takto vyzerá zdrojový kód programu. Základom programu je HTTP server, ktorý počúva na porte 80. Teplota je meraná pomocou senzora teploty DS18B20. Použité knižnice možno rozdeliť na dve skupiny.

  • ESP8266WiFi, ESP8266WebServer, FS - Tieto knižnice sú nainštalované spolu s ESP8266.
  • OneWire, DallasTemperature - Tieto knižnice slúžia na meranie teploty. Obe sa dajú nainštalovať pomocou správcu knižníc. Hypertexty na zdrojové kódy jednotlivých knižníc nájdete v zdrojovom kóde programu, ktorý si stiahnete z GitHub.

Pretože výsledkom programu je jediná stránka, v programe ju vytvára funkcia handleRoot. Táto stránka je ale v skutočnosti zložená z dvoch častí. Jednou je samotný vygenerovaný HTML kód. Druhou je malá ikona, ktorá sa zobrazuje na záložke v prehliadači. Ikona je malý PNG súbor favicon.png, na ktorý je odkaz v zdrojovom kóde HTML stránky. Prehliadač si tento obrázok vyžiada a pretože pri ňom nemusíme robiť žiadne úpravy, môžeme ho staticky poskytnúť priamo zo SPIFFS.

Funkcia handleRoot najprv overí, či máme v SPIFFS uložený súbor index.html. Potom si obsah súboru uloží do premennej body. Nasleduje meranie teploty, ktoré môže mať dva výsledky.

  • Ak sme zle zapojili senzor teploty, program ho nedokáže nájsť a vtedy vygeneruje chybové hlásenie.
  • Ak senzor teploty existuje, vygeneruje sa textový reťazec s teplotou.

Výsledok sa nahradí v šablóne HTML stránky namiesto reťazca {TEMPERATURE}. Aby výsledok dobre vyzeral, je použité formátovanie pomocou Bootstrap CSS štýlov alert-danger a alert-info.

#include <ESP8266WiFi.h>
#include <ESP8266WebServer.h>
#include <FS.h>
#include "arduino_secret.h"
#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS D6

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

ESP8266WebServer server(80);

void handleRoot() {
  Serial.println("GET /");
  File f = SPIFFS.open("/index.html", "r");
  if (!f) {
    Serial.println("File '/index.html' open failed.");
    server.send(500, "text/plain", "500: File '/index.html' open failed.");
  }
  else {
    String body = f.readString();
    if (sensors.getDS18Count() == 0) {
      body.replace("{TEMPERATURE}", "<div class=\"alert alert-danger\">ERROR</div>");
    }
    else {
      sensors.requestTemperatures();
      double temp = sensors.getTempCByIndex(0);
      Serial.println(temp);
      String tempt = "<div class=\"alert alert-info\">" + String(temp) + " °C</div>";
      body.replace("{TEMPERATURE}", tempt);
    }
    server.send(200, "text/html", body);
    f.close();

  }
}

void setup(void) {
  Serial.begin(115200);
  WiFi.begin(ssid, password);
  Serial.println("");

  // Wait for connection
  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.println("");
  Serial.print("Connected to ");
  Serial.println(ssid);
  Serial.print("IP address: ");
  Serial.println(WiFi.localIP());

  sensors.begin();
  SPIFFS.begin();

  server.serveStatic("/favicon.png", SPIFFS, "/favicon.png");
  server.on("/", handleRoot);

  server.onNotFound([]() {
    server.send(404, "text/plain", "404: Not Found");
  });

  server.begin();
  Serial.println("HTTP server started");
}

void loop(void) {
  server.handleClient();
}

Zdrojový kód

Zdrojový kód sa nachádza na serveri GitHub.


13.08.2019
