1 W tlmené LED svetlo
Page
Tento projekt popisuje výrobu LED osvetlenia pomocou 1W LED diód. Výsledkom projektu je tlmené osvetlenie, ktoré produkuje rozptýlené svetlo odrazom od stropu. Je ovládateľné diaľkovým ovládačom bežného typu.
Link na pôvodnú stránku.
Testovanie IR diaľkového prijímača
Ovládanie diaľkového prijímača je jednoduchá záležitosť. Experimenty s prijímačom a základné zapojenie nájdete na samostatnej stránke.
Testovanie 1 W LED diód
Pri LED diódach vyšších výkonov už nie je rozumné používať obyčajné rezistory na limitovanie pretekajúceho prúdu. 1 W LED sú obvykle konštruované na prúd 330 mA a rezistory sú dosť citlivé na zahrievanie, takže vyladiť celý systém je náročnejšie. Vzhľadom na to, že tieto LED poskytujú veľa svetla, nie je ich potrebných veľa a je preto možné aj uvažovať o inom spôsobe obmedzenia prúdu. Napríklad zdrojom konštantného prúdu. Prvotné experimenty aj s humorným výsledkom popisujem na stránke Popálené prsty.

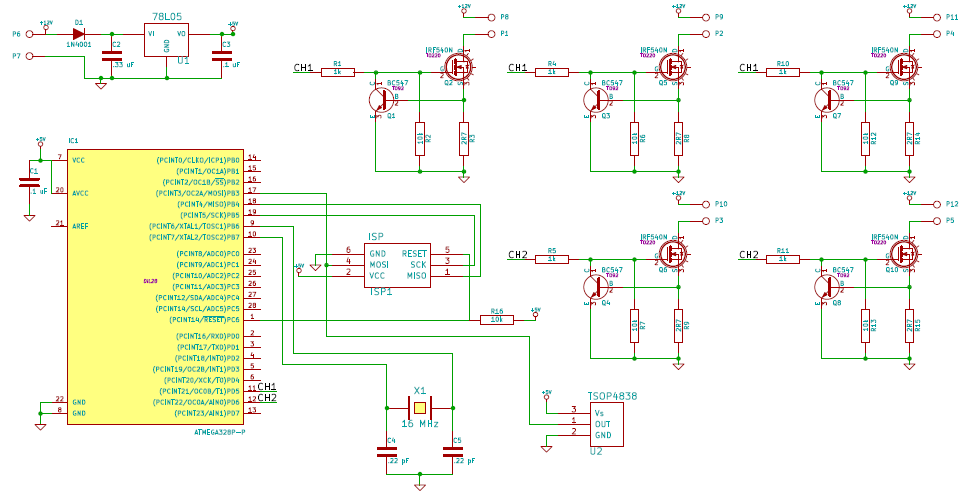

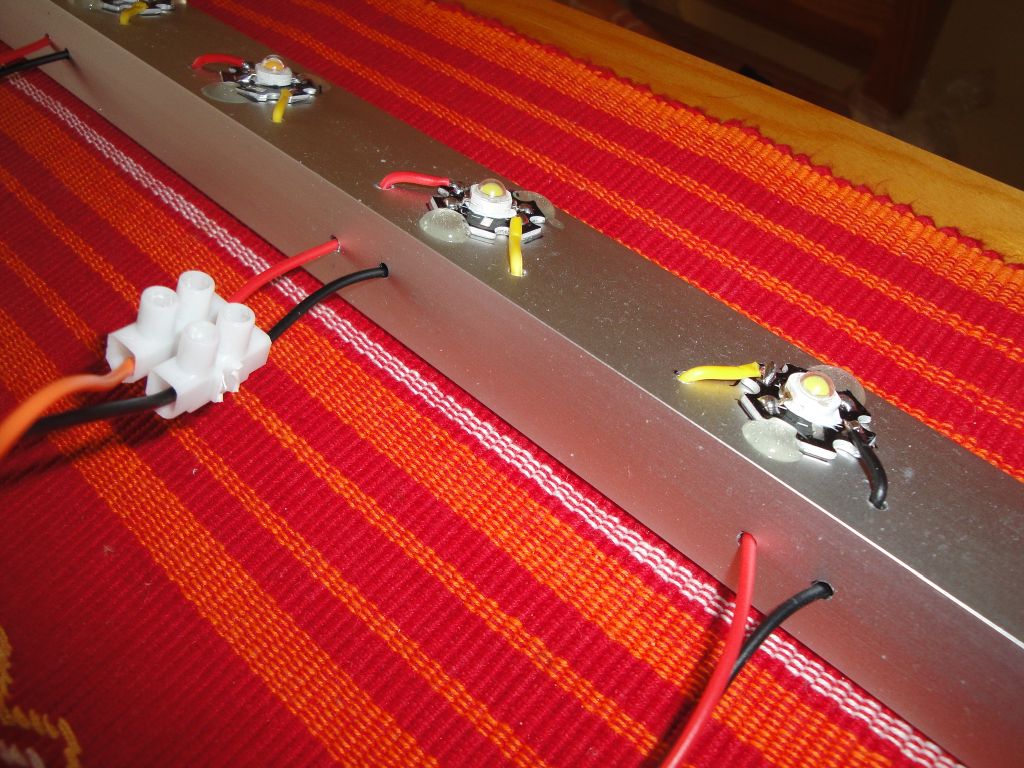

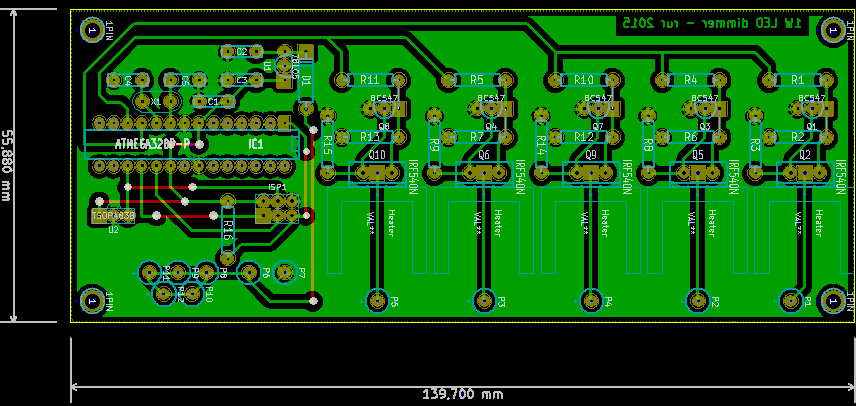

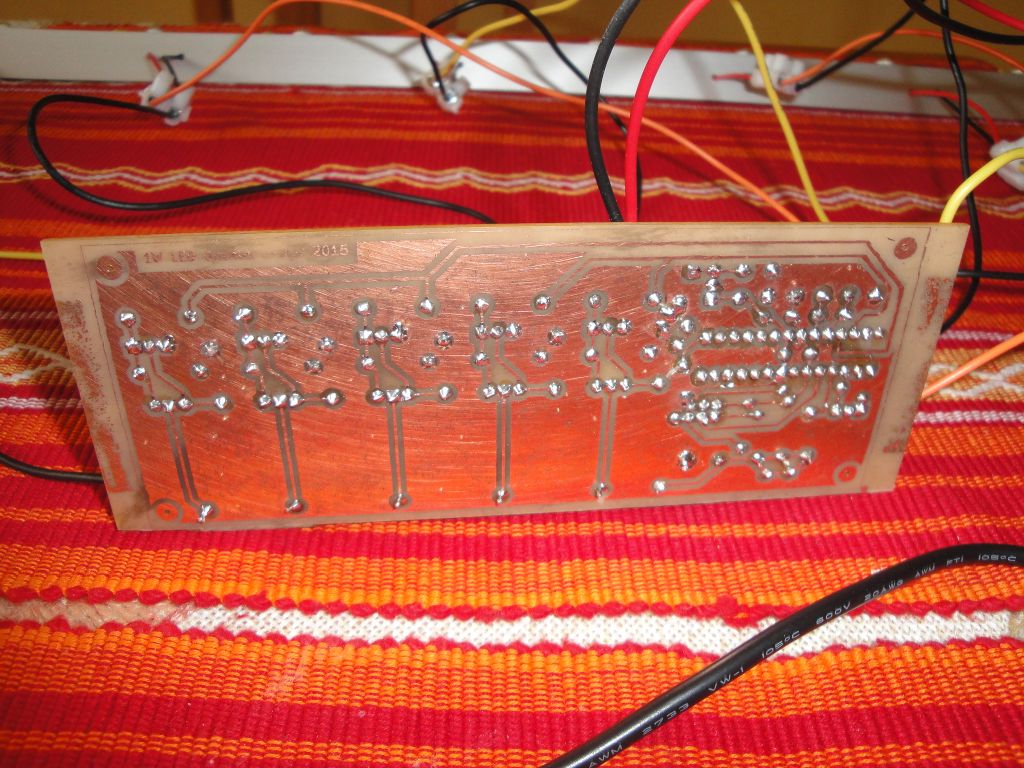

V zdroji konštantného prúdu je lepšie použiť Mosfet, ktorý umožňuje napájanie celého obvodu aj vyšším napätím (napríklad z olovenej batérie). Prebytočné napätie sa jednoducho spáli na Mosfete, ktorý môžeme ľahko chladiť. Postavil som na malom plošnom spoji experimentálne zapojenie pre tri LED diódy. Dá sa na ňom nastavovať pretekajúci prúd a môžeme tak skúmať, ako dobre svietia diódy pri rôznom prúde. Pre moje potreby bude stačiť päť zdrojov konštantného prúdu. Celkovo bude svietiť 15 1 W LED diód. Na získanie predstavy o tom, ako silno vedia svietiť, si môžete preštudovať článok o LED svetlách v našej predsieni.
Obrázky
04.10.2016
